برد آلومینیومی چیست؟ راهنمای کامل ساختار، مزایا، کاربردها

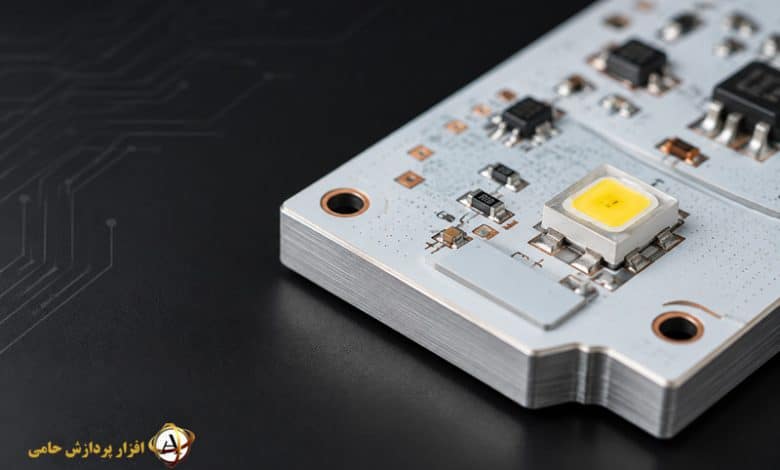

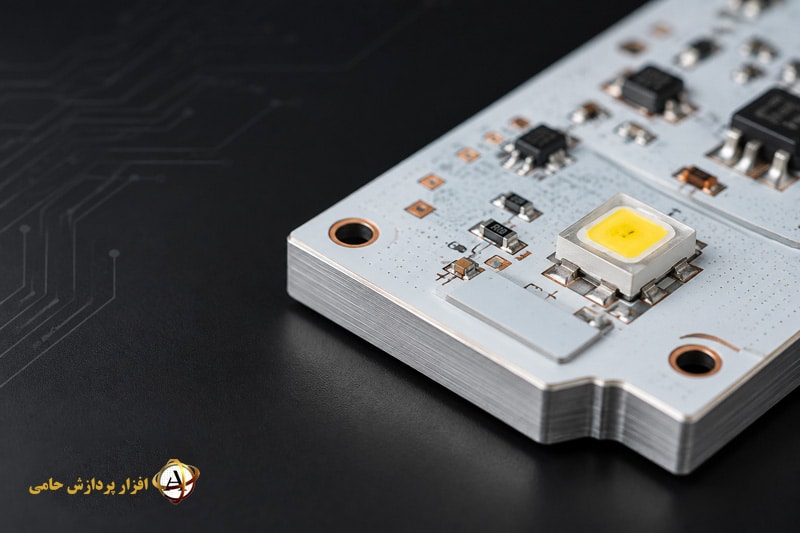

برد آلومینیومی (Aluminum PCB یا Metal Core PCB) یکی از پرکاربردترین انواع برد مدار چاپی (PCB) است که به‌طور ویژه برای انتقال سریع حرارت و افزایش پایداری مدارهای الکترونیکی طراحی شده است. در این نوع برد، به جای استفاده از هسته معمولی فایبرگلاس (FR-4)، از یک لایه آلومینیومی با رسانایی حرارتی بالا استفاده می‌شود که باعث کاهش دمای قطعات، افزایش طول عمر تجهیزات و بهبود عملکرد مدار در شرایط کاری سخت خواهد شد.

امروزه بردهای آلومینیومی در صنایع مختلفی مانند سیستم‌های روشنایی LED، تجهیزات پزشکی، منابع تغذیه، صنایع خودروسازی، مخابرات، اتوماسیون صنعتی و تجهیزات قدرت کاربرد گسترده‌ای دارند. قابلیت دفع حرارت بالا، مقاومت مکانیکی مناسب و عملکرد پایدار، این نوع PCB را به یکی از بهترین گزینه‌ها برای مدارهای دارای توان و جریان بالا تبدیل کرده است.

در این مقاله به‌صورت جامع با ساختار برد آلومینیومی، انواع آن، مزایا و معایب، مراحل طراحی و تولید، کاربردهای صنعتی، عوامل مؤثر بر کیفیت و نکات مهم هنگام انتخاب و سفارش این نوع برد آشنا خواهید شد.

برد آلومینیومی چیست؟

برد آلومینیومی نوعی برد مدار چاپی (PCB) با هسته فلزی است که برای مدیریت بهتر حرارت در مدارهای الکترونیکی طراحی شده است. برخلاف بردهای معمولی که از متریال FR-4 ساخته می‌شوند، در این نوع PCB یک لایه آلومینیومی در ساختار داخلی قرار می‌گیرد تا گرمای تولیدشده توسط قطعات الکترونیکی را با سرعت بیشتری به محیط منتقل کند.

در ساختار این برد، مسیرهای مسی روی یک لایه دی‌الکتریک با رسانایی حرارتی بالا قرار می‌گیرند و این لایه نیز به هسته آلومینیومی متصل می‌شود. این طراحی باعث می‌شود حرارت تولید شده توسط قطعاتی مانند LEDهای توان بالا، ماسفت‌ها، رگولاتورها و آی‌سی‌های قدرت، به سرعت از مدار خارج شده و از افزایش بیش از حد دمای قطعات جلوگیری شود.

به دلیل همین ویژگی، بردهای آلومینیومی علاوه بر افزایش راندمان سیستم، احتمال خرابی قطعات، کاهش کیفیت لحیم‌کاری و تنش‌های حرارتی را نیز به میزان قابل توجهی کاهش می‌دهند.

ساختار برد آلومینیومی چگونه است؟

ساختار یک برد آلومینیومی معمولاً از سه لایه اصلی تشکیل شده است که هر کدام وظیفه مشخصی در عملکرد نهایی برد دارند.

۱- لایه مس

این لایه وظیفه انتقال جریان الکتریکی و ایجاد مسیرهای ارتباطی بین قطعات الکترونیکی را بر عهده دارد. ضخامت لایه مس با توجه به جریان عبوری و نوع کاربرد مدار انتخاب می‌شود و می‌تواند از چند ده میکرون تا ضخامت‌های بیشتر متغیر باشد.

۲- لایه دی‌الکتریک

این لایه بین مسیرهای مسی و هسته آلومینیومی قرار می‌گیرد و علاوه بر ایجاد عایق الکتریکی، نقش بسیار مهمی در انتقال حرارت ایفا می‌کند. هرچه رسانایی حرارتی این لایه بیشتر باشد، گرما با سرعت بالاتری به هسته فلزی منتقل خواهد شد.

۳- هسته آلومینیومی

هسته آلومینیومی اصلی‌ترین بخش این نوع PCB است و وظیفه جذب و انتقال حرارت تولید شده توسط قطعات را بر عهده دارد. استفاده از آلومینیوم باعث می‌شود دمای کاری برد کاهش یافته و عملکرد مدار در شرایط بار بالا پایدارتر باقی بماند.

اجزای اصلی برد آلومینیومی

بردهای آلومینیومی معمولاً از سه لایه اصلی تشکیل می‌شوند که هر کدام وظیفه مشخصی در انتقال جریان الکتریکی، دفع حرارت و افزایش استحکام برد بر عهده دارند.

مزایای برد آلومینیومی

استفاده از بردهای آلومینیومی در بسیاری از پروژه‌های الکترونیکی، به‌ویژه مدارهای توان بالا، به دلیل قابلیت انتقال حرارت مناسب و استحکام مکانیکی بالا روزبه‌روز در حال افزایش است. این ویژگی‌ها باعث شده است که صنایع مختلف، از روشنایی LED گرفته تا تجهیزات پزشکی و سیستم‌های صنعتی، از این نوع PCB استفاده کنند.

مهم‌ترین مزایای برد آلومینیومی عبارت‌اند از:

انتقال حرارت بسیار بالا

وجود هسته آلومینیومی باعث می‌شود گرمای تولید شده توسط قطعات الکترونیکی با سرعت بیشتری به محیط منتقل شود و دمای کاری مدار در محدوده استاندارد باقی بماند.

افزایش طول عمر قطعات الکترونیکی

کاهش دمای کاری، فشار حرارتی وارد بر قطعات را کم می‌کند و در نتیجه احتمال خرابی زودرس قطعات الکترونیکی کاهش می‌یابد.

استحکام مکانیکی بالا

آلومینیوم در برابر ضربه، لرزش و تغییرات دمایی مقاومت بالایی دارد و به همین دلیل برای تجهیزات صنعتی، خودرویی و محیط‌های سخت گزینه مناسبی محسوب می‌شود.

عملکرد مناسب در مدارهای توان بالا

بردهای آلومینیومی برای مدارهایی که جریان و توان بالایی دارند، عملکرد پایدارتری نسبت به بردهای معمولی ارائه می‌کنند و احتمال آسیب ناشی از افزایش دما را کاهش می‌دهند.

کاهش نیاز به هیت‌سینک

در بسیاری از پروژه‌ها، انتقال مناسب حرارت توسط هسته آلومینیومی باعث می‌شود نیاز به استفاده از هیت‌سینک‌های بزرگ کاهش پیدا کند و طراحی مدار ساده‌تر و اقتصادی‌تر شود.

معایب برد آلومینیومی

در کنار مزایای فراوان، استفاده از بردهای آلومینیومی محدودیت‌هایی نیز دارد که بهتر است قبل از انتخاب این نوع PCB در نظر گرفته شوند.

هزینه تولید بالاتر

به دلیل استفاده از متریال فلزی و فرآیند تولید تخصصی، هزینه ساخت این نوع برد نسبت به بردهای معمولی FR-4 بیشتر است.

محدودیت در طراحی چندلایه

اگرچه امکان تولید بردهای آلومینیومی چندلایه وجود دارد، اما در اغلب پروژه‌ها این بردها به صورت تک‌لایه یا دولایه تولید می‌شوند و طراحی آن‌ها نسبت به بردهای FR-4 پیچیده‌تر است.

نیاز به فرآیند تولید تخصصی

تولید بردهای آلومینیومی نیازمند تجهیزات دقیق، ماشین‌آلات استاندارد و تجربه کافی در طراحی و ساخت است تا کیفیت نهایی و عملکرد حرارتی مطلوب تضمین شود.

انواع برد آلومینیومی

انتخاب برد آلومینیومی تنها به جنس هسته فلزی محدود نمی‌شود. این بردها بر اساس تعداد لایه‌ها، ساختار مکانیکی، فناوری ساخت و نوع کاربرد در گروه‌های مختلفی قرار می‌گیرند. شناخت تفاوت هر یک از این مدل‌ها به طراحان و تولیدکنندگان کمک می‌کند تا با توجه به شرایط کاری مدار، بهترین گزینه را انتخاب کنند.

برد آلومینیومی تک‌لایه

بردهای آلومینیومی تک‌لایه رایج‌ترین و اقتصادی‌ترین نوع این خانواده محسوب می‌شوند. در این مدل، تمام مسیرهای رسانا روی یک لایه مسی قرار می‌گیرند و هسته آلومینیومی در قسمت زیرین وظیفه انتقال سریع حرارت را بر عهده دارد. به دلیل ساختار ساده، هزینه تولید این بردها کمتر بوده و در عین حال عملکرد حرارتی بسیار مناسبی دارند.

از این نوع برد معمولاً در تجهیزات روشنایی LED، منابع تغذیه، درایورهای الکترونیکی، سیستم‌های روشنایی شهری و بسیاری از تجهیزات الکترونیکی صنعتی استفاده می‌شود.

برد آلومینیومی دو‌لایه

در بردهای دو‌لایه، مسیرهای الکتریکی در دو سمت برد طراحی می‌شوند و ارتباط بین لایه‌ها از طریق وایا (Via) برقرار می‌شود. این ساختار امکان طراحی مدارهای پیچیده‌تر را فراهم کرده و فضای بیشتری برای جانمایی قطعات در اختیار طراح قرار می‌دهد.

این نوع برد در تجهیزات صنعتی، منابع تغذیه سوئیچینگ، تجهیزات مخابراتی و سیستم‌های کنترل هوشمند کاربرد فراوانی دارد.

برد آلومینیومی چندلایه

بردهای آلومینیومی چندلایه برای پروژه‌هایی طراحی می‌شوند که علاوه بر مدیریت حرارت، به تراکم بالای مدار و تعداد زیاد مسیرهای ارتباطی نیاز دارند. فرآیند تولید این نوع بردها پیچیده‌تر است و به تجهیزات پیشرفته و کنترل کیفیت دقیق احتیاج دارد.

این بردها بیشتر در صنایع هوافضا، تجهیزات پزشکی پیشرفته، سامانه‌های مخابراتی، تجهیزات نظامی و الکترونیک قدرت مورد استفاده قرار می‌گیرند و از ساختار بردهای مدار چاپی چندلایه (PCB) برای افزایش تراکم مدار و بهبود عملکرد الکتریکی بهره می‌برند.

انواع برد آلومینیومی بر اساس فناوری ساخت

علاوه بر تعداد لایه‌ها، بردهای آلومینیومی از نظر ساختار مکانیکی و فناوری تولید نیز در گروه‌های مختلفی قرار می‌گیرند که هر کدام برای شرایط کاری خاصی طراحی شده‌اند.

بردهای سخت

بردهای سخت از استحکام مکانیکی بالایی برخوردار هستند و پس از تولید قابلیت خم شدن ندارند. این نوع بردها بیشترین سهم بازار PCB را به خود اختصاص داده‌اند و در تجهیزات صنعتی، منابع تغذیه، ماشین‌آلات، تجهیزات مخابراتی و سیستم‌های روشنایی مورد استفاده قرار می‌گیرند.

بردهای انعطاف‌پذیر

در این نوع بردها از متریال‌های انعطاف‌پذیر مانند پلی‌ایمید استفاده می‌شود تا مدار بتواند بدون آسیب خم شود یا تغییر شکل دهد. این ویژگی باعث کاهش حجم و وزن دستگاه شده و امکان طراحی محصولات کوچک‌تر را فراهم می‌کند.

کاربرد اصلی این بردها در تلفن‌های همراه، تجهیزات پزشکی، دوربین‌های دیجیتال، تجهیزات پوشیدنی و صنایع هوافضا است.

بردهای سخت ـ انعطاف‌پذیر

این نوع برد ترکیبی از بخش‌های سخت و انعطاف‌پذیر است و امکان طراحی مدارهای سه‌بعدی را فراهم می‌کند. حذف کابل‌ها و کانکتورهای اضافی، افزایش قابلیت اطمینان و کاهش فضای اشغال‌شده از مهم‌ترین مزایای این فناوری محسوب می‌شود.

بردهای Rigid-Flex بیشتر در تجهیزات پزشکی، صنایع نظامی، هوافضا و تجهیزات مخابراتی حساس مورد استفاده قرار می‌گیرند.

بردهای فرکانس بالا

در مدارهایی که با فرکانس‌های بالا کار می‌کنند، انتخاب نوع متریال اهمیت بسیار زیادی دارد. بردهای فرکانس بالا با استفاده از مواد دی‌الکتریک ویژه طراحی می‌شوند تا تلفات سیگنال، نویز و افت کیفیت انتقال اطلاعات به حداقل برسد.

این بردها در تجهیزات RF، شبکه‌های 5G، سامانه‌های راداری، تجهیزات ماهواره‌ای و سیستم‌های مخابراتی پیشرفته کاربرد دارند.

مقایسه انواع برد آلومینیومی

قبل از انتخاب نوع مناسب برد آلومینیومی، بهتر است تفاوت مدل‌های مختلف را از نظر کاربرد، هزینه تولید و پیچیدگی طراحی با یکدیگر مقایسه کنید.

کاربردهای برد آلومینیومی

یکی از مهم‌ترین دلایل استفاده گسترده از بردهای آلومینیومی، توانایی بالای آن‌ها در انتقال حرارت و حفظ پایداری عملکرد مدارهای الکترونیکی است. به همین دلیل، این نوع بردها در صنایعی به کار می‌روند که افزایش دما می‌تواند باعث کاهش راندمان یا آسیب به قطعات الکترونیکی شود.

کاربرد برد آلومینیومی در سیستم‌های روشنایی LED

بیشترین استفاده از بردهای آلومینیومی در صنعت روشنایی است. LEDهای توان بالا هنگام کار گرمای قابل توجهی تولید می‌کنند و اگر این گرما به‌درستی دفع نشود، شدت نور کاهش یافته و عمر مفید قطعات نیز کمتر خواهد شد.

به دلیل هدایت حرارتی مناسب، بردهای آلومینیومی گرما را به سرعت از محل نصب LED منتقل می‌کنند و باعث افزایش راندمان، کاهش افت نور و افزایش طول عمر تجهیزات روشنایی می‌شوند.

کاربرد برد آلومینیومی در منابع تغذیه و تجهیزات قدرت

در منابع تغذیه سوئیچینگ، اینورترها، درایورها و مبدل‌های توان، قطعاتی مانند ماسفت‌ها، رگولاتورها و دیودهای قدرت گرمای زیادی تولید می‌کنند. استفاده از برد آلومینیومی باعث کاهش دمای کاری این قطعات شده و عملکرد مدار را در شرایط بار سنگین پایدارتر می‌کند.

کاربرد برد آلومینیومی در صنایع خودروسازی

امروزه بسیاری از سامانه‌های الکترونیکی خودروها برای تحمل دمای بالا و لرزش‌های مداوم، از بردهای آلومینیومی استفاده می‌کنند. کاربرد برد مدار چاپی در صنعت خودرو تنها به چراغ‌های LED محدود نمی‌شود و در واحدهای کنترل موتور (ECU)، سیستم‌های مدیریت باتری خودروهای برقی، تجهیزات الکترونیکی ایمنی و ماژول‌های کنترلی نیز نقش مهمی دارد.

کاربرد برد آلومینیومی در تجهیزات پزشکی

در بسیاری از تجهیزات پزشکی، عملکرد دقیق و پایدار مدار اهمیت بسیار زیادی دارد. کاربرد برد مدار چاپی در تجهیزات پزشکی شامل دستگاه‌های تصویربرداری، تجهیزات آزمایشگاهی، منابع نور پزشکی، سیستم‌های مانیتورینگ علائم حیاتی و بسیاری از تجهیزات حساس الکترونیکی است که به انتقال حرارت مناسب و عملکرد پایدار نیاز دارند.

کاربرد برد آلومینیومی در صنایع مخابرات و تجهیزات صنعتی

در تجهیزات مخابراتی، منابع تغذیه صنعتی، سیستم‌های کنترل اتوماسیون و تجهیزات قدرت، پایداری حرارتی نقش مهمی در عملکرد مدار دارد. بردهای آلومینیومی با کاهش دمای قطعات، احتمال بروز خطا و افت عملکرد را به حداقل می‌رسانند و قابلیت اطمینان سیستم را افزایش می‌دهند.

مراحل تولید برد آلومینیومی

تولید برد آلومینیومی یک فرآیند مهندسی‌شده است که از طراحی اولیه آغاز شده و پس از کنترل کیفیت نهایی به پایان می‌رسد. دقت در اجرای هر مرحله تأثیر مستقیمی بر کیفیت، دوام و عملکرد برد خواهد داشت.

۱. طراحی مدار

در نخستین مرحله، مدار الکترونیکی با استفاده از نرم‌افزارهای تخصصی طراحی می‌شود و جانمایی قطعات، مسیرهای مسی و ابعاد برد مشخص می‌گردد.

۲. بررسی فایل‌های تولید (DFM)

پس از تکمیل طراحی، فایل‌های تولید مورد بررسی قرار می‌گیرند تا مشکلات احتمالی مانند فاصله نامناسب مسیرها، ابعاد سوراخ‌ها یا خطاهای طراحی پیش از ورود به خط تولید اصلاح شوند.

۳. آماده‌سازی هسته آلومینیومی

در این مرحله، هسته آلومینیومی با ضخامت مورد نیاز انتخاب شده و لایه دی‌الکتریک با رسانایی حرارتی مناسب روی آن قرار می‌گیرد تا شرایط لازم برای ایجاد مدار فراهم شود.

۴. ایجاد مسیرهای مسی

طرح مدار با استفاده از فرآیندهای فوتولیتوگرافی و اچینگ روی لایه مس منتقل می‌شود و مسیرهای الکتریکی مطابق فایل طراحی شکل می‌گیرند.

۵. سوراخ‌کاری و آبکاری

پس از ایجاد مسیرها، عملیات سوراخ‌کاری با دستگاه‌های CNC انجام شده و در صورت نیاز، فرآیند آبکاری برای ایجاد اتصال بین لایه‌ها اجرا می‌شود.

۶. اعمال پوشش محافظ

در این مرحله، علاوه بر چاپ لایه محافظ (Solder Mask)، انواع پوشش نهایی برد مدار چاپی نیز با توجه به نوع کاربرد انتخاب می‌شوند تا از اکسید شدن پدها جلوگیری شده و کیفیت لحیم‌کاری افزایش پیدا کند.

۷. تست و کنترل کیفیت

در پایان فرآیند تولید، تمامی بردها تحت تست الکتریکال برد مدار چاپی قرار می‌گیرند تا اتصال صحیح مسیرهای الکتریکی، نبود اتصال کوتاه و عملکرد دقیق مدار پیش از تحویل به مشتری بررسی و تأیید شود.

تفاوت برد آلومینیومی با بردهای FR-4

یکی از رایج‌ترین پرسش‌ها هنگام انتخاب برد مدار چاپی، تفاوت بین برد آلومینیومی و بردهای رایج FR-4 است. هر دو نوع PCB کاربردهای گسترده‌ای دارند، اما با توجه به شرایط کاری، توان مصرفی و میزان تولید حرارت، انتخاب مناسب آن‌ها می‌تواند تأثیر مستقیمی بر عملکرد و طول عمر مدار داشته باشد.

بردهای FR-4 از الیاف شیشه و رزین اپوکسی ساخته می‌شوند و برای بیشتر تجهیزات الکترونیکی عمومی گزینه‌ای مناسب و اقتصادی هستند. در مقابل، بردهای آلومینیومی به دلیل داشتن هسته فلزی، گرما را با سرعت بیشتری منتقل می‌کنند و برای مدارهای توان بالا انتخاب بهتری محسوب می‌شوند.

مقایسه برد آلومینیومی و FR-4

عوامل مؤثر بر کیفیت برد آلومینیومی

کیفیت یک برد آلومینیومی تنها به جنس هسته فلزی وابسته نیست، بلکه مجموعه‌ای از عوامل در عملکرد نهایی آن تأثیرگذار هستند.

کیفیت متریال اولیه

استفاده از آلومینیوم استاندارد، لایه دی‌الکتریک با رسانایی حرارتی مناسب و مس با ضخامت کافی، نقش مهمی در افزایش دوام و عملکرد برد دارد.

در تولید بردهای مدار چاپی، رعایت استانداردهای بین‌المللی IPC نقش مهمی در تضمین کیفیت، قابلیت اطمینان و عملکرد محصول نهایی دارد.

دقت در طراحی مدار

طراحی صحیح مسیرهای مسی، جانمایی مناسب قطعات و رعایت فاصله‌های استاندارد، احتمال ایجاد نویز، افزایش دما و افت عملکرد مدار را کاهش می‌دهد.

کیفیت مونتاژ قطعات

پس از تولید PCB، کیفیت مونتاژ قطعات نیز اهمیت زیادی دارد. استفاده از تجهیزات دقیق و فرآیند استاندارد باعث می‌شود اتصالات الکتریکی با دقت بالا انجام شوند و احتمال بروز خطا کاهش یابد.

هنگام سفارش برد آلومینیومی به چه نکاتی توجه کنیم؟

برای انتخاب برد مناسب، بهتر است پیش از ثبت سفارش، مشخصات فنی پروژه خود را به‌دقت بررسی کنید. عواملی مانند توان مصرفی مدار، دمای کاری، تعداد لایه‌ها، ضخامت مس، ابعاد برد و تیراژ تولید، همگی در انتخاب بهترین گزینه تأثیرگذار هستند.

اگر فایل طراحی مدار را آماده کرده‌اید، بهتر است پیش از آغاز تولید، فایل‌ها از نظر فنی بررسی شوند تا از بروز خطاهای احتمالی در فرآیند ساخت جلوگیری شود. این کار علاوه بر کاهش هزینه‌ها، زمان تحویل پروژه را نیز کوتاه‌تر خواهد کرد.

جمع‌بندی

برد آلومینیومی یکی از بهترین گزینه‌ها برای مدارهایی است که علاوه بر عملکرد الکتریکی مناسب، به مدیریت مؤثر حرارت نیز نیاز دارند. انتخاب صحیح متریال، طراحی استاندارد و تولید دقیق، تأثیر مستقیمی بر کیفیت، طول عمر و پایداری تجهیزات الکترونیکی خواهد داشت.
