تابلوهای مدار چاپی چند لایه (PCB)؛ ساختار، مزایا، کاربردها و فرآیند تولید

مقدمه

تابلوهای مدار چاپی چند لایه (Multi Layer PCB) یکی از مهم‌ترین دستاوردهای صنعت الکترونیک محسوب می‌شوند و امروزه در تولید بسیاری از تجهیزات پیشرفته، از دستگاه‌های پزشکی و مخابراتی گرفته تا خودروهای هوشمند، سامانه‌های صنعتی و تجهیزات هوافضا، نقش اساسی دارند. با افزایش سرعت پردازش اطلاعات، کوچک‌تر شدن ابعاد تجهیزات الکترونیکی و افزایش تراکم قطعات، استفاده از بردهای تک‌لایه و دو‌لایه دیگر پاسخگوی بسیاری از طراحی‌های مدرن نیست. به همین دلیل، مهندسان برای افزایش ظرفیت مدار، کاهش نویز و بهبود کیفیت انتقال سیگنال از PCBهای چندلایه استفاده می‌کنند.

در این نوع برد، چندین لایه رسانای مسی توسط لایه‌های عایق روی یکدیگر قرار می‌گیرند و با استفاده از سوراخ‌های متالیزه (Via) به یکدیگر متصل می‌شوند. این ساختار علاوه بر افزایش تراکم مدار، موجب بهبود عملکرد الکتریکی، افزایش پایداری و کاهش تداخل الکترومغناطیسی می‌شود. در ادامه این مقاله با ساختار، انواع، مزایا، کاربردها، فرآیند تولید و نکات مهم هنگام سفارش بردهای مدار چاپی چند لایه آشنا خواهید شد تا بتوانید متناسب با نیاز پروژه، بهترین انتخاب را داشته باشید.

برد مدار چاپی چند لایه (Multi Layer PCB) چیست؟

برد مدار چاپی چند لایه یا Multi Layer PCB نوعی برد الکترونیکی است که از سه لایه رسانای مسی یا بیشتر تشکیل می‌شود. این لایه‌ها به وسیله مواد عایق مخصوص (Dielectric) از یکدیگر جدا شده و طی فرآیندهای دقیق حرارتی و مکانیکی به یک ساختار یکپارچه تبدیل می‌شوند. ارتباط الکتریکی بین لایه‌ها نیز از طریق سوراخ‌های متالیزه (Via) برقرار می‌شود تا سیگنال‌ها و جریان الکتریکی بتوانند بدون افت کیفیت بین بخش‌های مختلف مدار منتقل شوند.

برخلاف بردهای تک‌رو و دورو، بردهای مدار چاپی (PCB) چندلایه امکان طراحی مدارهای پیچیده با تراکم بالا را فراهم می‌کنند.به همین دلیل در تجهیزاتی که به تعداد زیادی قطعه الکترونیکی، سرعت پردازش بالا یا کنترل دقیق نویز نیاز دارند، استفاده از این نوع برد به یک استاندارد تبدیل شده است.

امروزه بردهای چندلایه تنها به صنایع خاص محدود نیستند و در بسیاری از محصولات الکترونیکی روزمره نیز به کار می‌روند؛ از تلفن‌های همراه و لپ‌تاپ گرفته تا تجهیزات پزشکی، سامانه‌های مخابراتی، کنترلرهای صنعتی و خودروهای هوشمند، همگی از مزایای این فناوری بهره می‌برند.

ساختار بردهای مدار چاپی چند لایه چگونه است؟

ساختار یک برد چندلایه از چندین لایه رسانای مسی تشکیل شده که به‌صورت متناوب میان لایه‌های عایق قرار گرفته‌اند. این لایه‌ها تحت فشار و دمای کنترل‌شده به یکدیگر متصل می‌شوند تا یک برد مستحکم با ضخامت یکنواخت و عملکرد الکتریکی پایدار ایجاد شود.

اجزای اصلی یک PCB چندلایه عبارت‌اند از:

• لایه‌های مسی : وظیفه انتقال جریان و سیگنال‌های الکتریکی را بر عهده دارند.
• هسته مرکزی: بخش اصلی برد که استحکام مکانیکی آن را تأمین می‌کند.
• لایه‌های Prepreg: مواد رزینی تقویت‌شده با الیاف شیشه که لایه‌های مختلف را به یکدیگر متصل می‌کنند.
• سوراخ‌های متالیزه : مسیر ارتباط الکتریکی میان لایه‌های داخلی و خارجی برد.
• پوشش محافظ : پوشش محافظ و پوشش نهایی برد نقش مهمی در جلوگیری از اکسید شدن مسیرهای مسی، افزایش کیفیت لحیم‌کاری و افزایش طول عمر PCB دارند.
• چاپ راهنما: اطلاعات مربوط به قطعات، شماره‌گذاری و علائم مونتاژ روی این لایه درج می‌شود.

هرچه تعداد لایه‌ها بیشتر باشد، طراحی مدار انعطاف‌پذیرتر شده و امکان مدیریت بهتر سیگنال‌ها، مسیرهای تغذیه و لایه زمین (Ground Plane) فراهم می‌شود.

چرا از بردهای مدار چاپی چند لایه استفاده می‌شود؟

پیشرفت فناوری باعث شده است که تجهیزات الکترونیکی هر سال کوچک‌تر، سریع‌تر و قدرتمندتر شوند. در چنین شرایطی، طراحی مدار روی یک یا دو لایه دیگر پاسخگوی نیاز بسیاری از پروژه‌های صنعتی نیست. استفاده از بردهای چندلایه این امکان را فراهم می‌کند که تعداد زیادی قطعه الکترونیکی در فضای محدود قرار گیرند، بدون آنکه عملکرد مدار تحت تأثیر قرار گیرد.

مهم‌ترین دلایل استفاده از PCBهای چندلایه عبارت‌اند از:

• افزایش تراکم قطعات در فضای محدود
• کاهش نویز و تداخل الکترومغناطیسی (EMI)
• بهبود کیفیت انتقال سیگنال در فرکانس‌های بالا
• افزایش سرعت پردازش داده‌ها
• کاهش ابعاد و وزن محصول نهایی
• افزایش استحکام مکانیکی و قابلیت اطمینان برد
• بهبود مدیریت مسیرهای تغذیه و زمین

به همین دلیل، امروزه طراحی بسیاری از تجهیزات صنعتی، پزشکی، مخابراتی و رایانه‌ای بدون استفاده از بردهای مدار چاپی چندلایه عملاً امکان‌پذیر نیست.

انواع بردهای مدار چاپی چند لایه

بردهای مدار چاپی چند لایه تنها از نظر تعداد لایه‌ها با یکدیگر تفاوت ندارند، بلکه بر اساس نوع متریال، میزان انعطاف‌پذیری و کاربرد نهایی نیز در چند گروه مختلف تولید می‌شوند. انتخاب نوع مناسب PCB به عواملی مانند شرایط کاری، فضای نصب، میزان تولید حرارت، فرکانس عملکرد و بودجه پروژه بستگی دارد.

در ادامه با رایج‌ترین انواع بردهای چند لایه آشنا می‌شویم.

برد چند لایه سخت

بردهای چند لایه سخت، متداول‌ترین نوع PCBهای چندلایه هستند که ساختار آن‌ها معمولاً از فیبر FR-4 و چندین لایه مس تشکیل شده است. پس از پایان فرآیند تولید، این بردها شکل ثابتی دارند و قابلیت خم شدن یا تغییر فرم را ندارند.

استحکام مکانیکی بالا، مقاومت مناسب در برابر حرارت و قیمت اقتصادی‌تر نسبت به سایر مدل‌ها، باعث شده است این نوع برد در بسیاری از تجهیزات صنعتی و الکترونیکی مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای بردهای چند لایه سخت عبارت‌اند از:

• مادربردهای کامپیوتر
• تجهیزات مخابراتی
• سیستم‌های اتوماسیون صنعتی
• کنترلرهای صنعتی
• تجهیزات پزشکی
• تجهیزات اندازه‌گیری و آزمایشگاهی

یکی از مهم‌ترین عوامل مؤثر بر کیفیت و دوام این بردها، انتخاب فیبر مدار چاپی مناسب است؛ زیرا نوع متریال به‌کاررفته می‌تواند بر مقاومت حرارتی، استحکام مکانیکی و طول عمر PCB تأثیر مستقیم داشته باشد.

برد چند لایه انعطاف‌پذیر

بردهای چند لایه انعطاف‌پذیر که با نام Flexible PCB یا Flex PCB نیز شناخته می‌شوند، از لایه‌های پلی‌ایمید (Polyimide) ساخته می‌شوند و برخلاف بردهای سخت، قابلیت خم شدن و تغییر شکل دارند. این ویژگی باعث می‌شود بتوان از آن‌ها در فضاهای محدود یا تجهیزاتی که به حرکت مداوم نیاز دارند استفاده کرد.

استفاده از بردهای فلکس علاوه بر کاهش حجم و وزن دستگاه، تعداد اتصالات مکانیکی را نیز کاهش می‌دهد که این موضوع احتمال خرابی در اثر لرزش یا شکستگی را کمتر می‌کند.

این نوع برد بیشتر در صنایع زیر کاربرد دارد:

• تلفن‌های همراه
• لپ‌تاپ
• تجهیزات پزشکی قابل حمل
• دوربین‌های دیجیتال
• تجهیزات پوشیدنی (Wearable)
• صنایع هوافضا

برد چند لایه سخت-انعطاف‌پذیر

بردهای Rigid-Flex ترکیبی از بردهای سخت و انعطاف‌پذیر هستند. در این فناوری، قسمت‌هایی از برد کاملاً صلب بوده و بخش‌هایی دیگر قابلیت خم شدن دارند. این ساختار باعث می‌شود بدون استفاده از کابل یا کانکتورهای اضافی، بخش‌های مختلف مدار به یکدیگر متصل شوند.

به دلیل حذف بسیاری از اتصالات مکانیکی، این نوع PCB از قابلیت اطمینان بسیار بالایی برخوردار است و معمولاً در پروژه‌هایی استفاده می‌شود که کوچک‌ترین خطا می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

کاربردهای مهم بردهای Rigid-Flex عبارت‌اند از:

• تجهیزات نظامی
• صنایع هوافضا
• تجهیزات پزشکی پیشرفته
• سامانه‌های مخابراتی
• تجهیزات کنترل صنعتی
• دستگاه‌های اندازه‌گیری دقیق

بردهای چند لایه با تعداد لایه‌های مختلف

از نظر تعداد لایه نیز، بردهای مدار چاپی چند لایه در مدل‌های متنوعی تولید می‌شوند. انتخاب تعداد لایه‌ها به پیچیدگی مدار، تعداد قطعات، سرعت انتقال سیگنال و نیازهای الکتریکی پروژه بستگی دارد.

رایج‌ترین ساختارها عبارت‌اند از:

در پروژه‌های پیچیده، افزایش تعداد لایه‌ها علاوه بر فراهم کردن فضای بیشتر برای مسیرهای ارتباطی، باعث کاهش نویز و بهبود کیفیت انتقال سیگنال نیز می‌شود.

مهم‌ترین مزایای بردهای مدار چاپی چند لایه

استفاده از PCBهای چندلایه تنها به افزایش تعداد مسیرهای ارتباطی محدود نمی‌شود. این فناوری مزایای متعددی دارد که باعث شده در بسیاری از پروژه‌های صنعتی و الکترونیکی به انتخاب اول مهندسان تبدیل شود.

مهم‌ترین مزایای بردهای مدار چاپی چندلایه عبارت‌اند از:

• طراحی مدارهای پیچیده در ابعاد کوچک
• کاهش نویز و تداخل الکترومغناطیسی (EMI)
• افزایش کیفیت انتقال سیگنال
• استحکام مکانیکی بیشتر نسبت به بردهای ساده
• امکان استفاده در مدارهای پرسرعت (High Speed)
• مدیریت بهتر مسیرهای تغذیه و زمین
• افزایش قابلیت اطمینان در عملکرد طولانی‌مدت
• کاهش تعداد سیم‌کشی‌ها و اتصالات داخلی
• مناسب برای تولید تجهیزات الکترونیکی پیشرفته

به همین دلیل، امروزه بسیاری از تولیدکنندگان از بردهای مدار چاپی چندلایه به عنوان استاندارد اصلی طراحی محصولات خود استفاده می‌کنند.

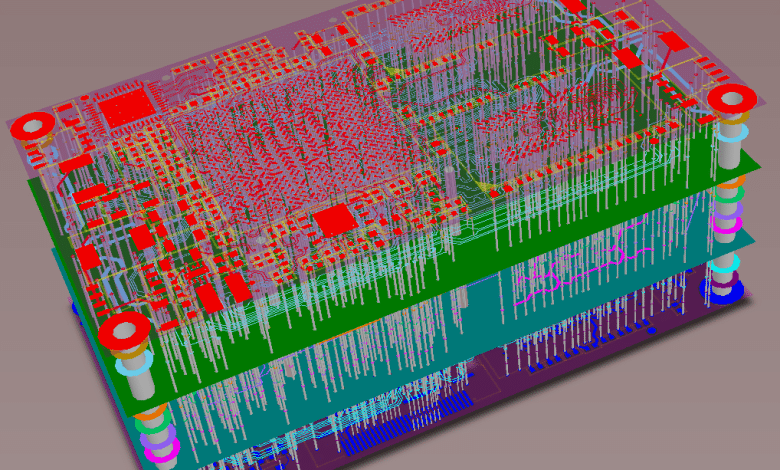

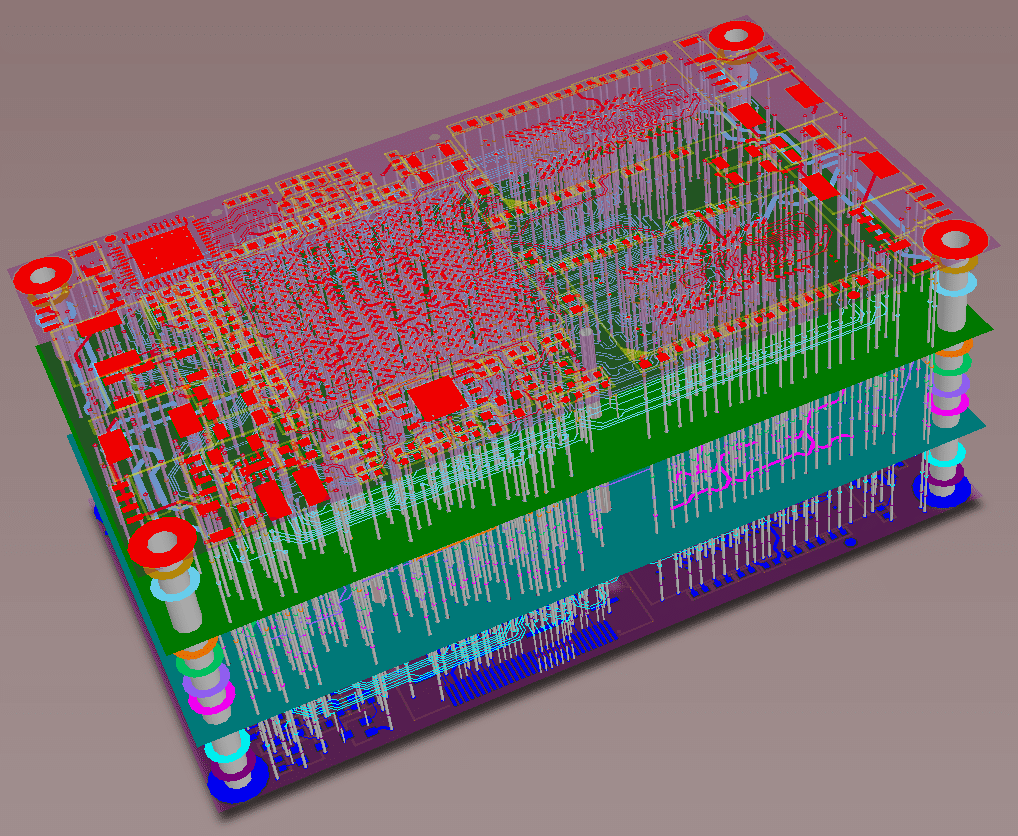

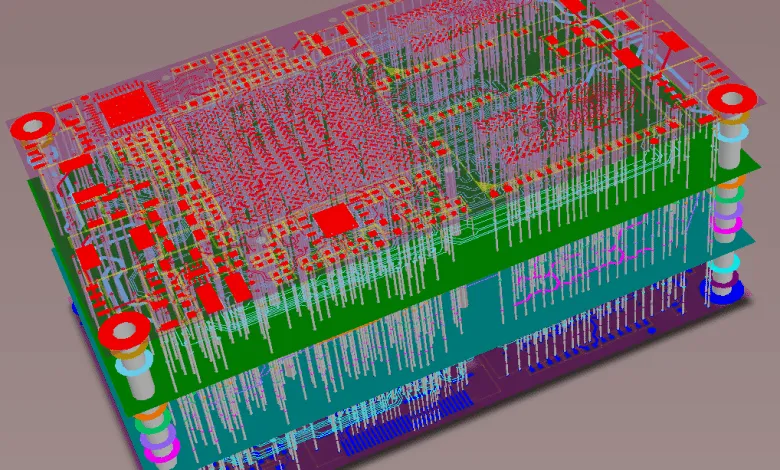

ساختار داخلی بردهای مدار چاپی چند لایه (PCB Stack-up)

یکی از مهم‌ترین تفاوت‌های بردهای مدار چاپی چند لایه با بردهای تک‌رو و دورو، نحوه قرارگیری لایه‌های داخلی آن‌ها است. در این بردها، لایه‌های مسی و عایق به‌صورت مهندسی‌شده روی یکدیگر قرار می‌گیرند تا علاوه بر ایجاد مسیرهای ارتباطی بیشتر، کیفیت انتقال سیگنال و استحکام مکانیکی نیز افزایش پیدا کند.

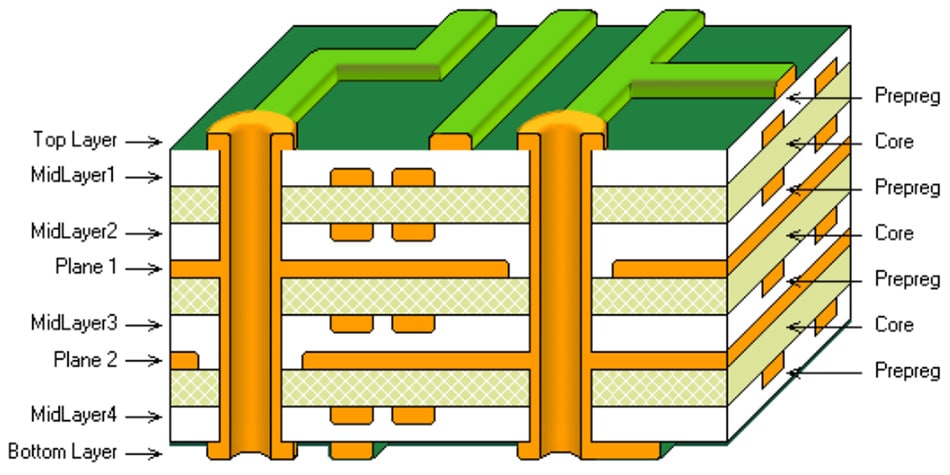

به چیدمان این لایه‌ها در صنعت PCB اصطلاحاً Stack-up گفته می‌شود. طراحی صحیح Stack-up یکی از مهم‌ترین مراحل تولید بردهای چندلایه است؛ زیرا کوچک‌ترین تغییر در ترتیب لایه‌ها می‌تواند بر عملکرد الکتریکی، میزان نویز و حتی هزینه ساخت برد تأثیر بگذارد.

به طور معمول یک Stack-up از بخش‌های زیر تشکیل می‌شود:

• لایه‌های مسی (Copper Layers)
• هسته مرکزی یا Core
• لایه‌های Prepreg
• لایه‌های تغذیه (Power Plane)
• لایه‌های زمین (Ground Plane)
• پوشش محافظ سطحی

هرچه تعداد لایه‌ها بیشتر باشد، آزادی عمل طراح برای جداسازی مسیرهای سیگنال، تغذیه و زمین نیز افزایش پیدا می‌کند. به همین دلیل بردهای چندلایه در مدارهای پرسرعت، تجهیزات مخابراتی و سیستم‌های پردازشی عملکرد بسیار بهتری نسبت به بردهای ساده دارند.

Core و Prepreg چه تفاوتی با یکدیگر دارند؟

دو ماده اصلی در ساخت بردهای مدار چاپی چندلایه Core و Prepreg هستند. اگرچه هر دو بر پایه فایبرگلاس و رزین اپوکسی تولید می‌شوند، اما وظیفه متفاوتی در ساختار PCB دارند.

Core در واقع هسته اصلی برد است که از قبل دارای لایه‌های مسی بوده و استحکام مکانیکی برد را تأمین می‌کند.

در مقابل، Prepreg نوعی لایه عایق آغشته به رزین است که هنگام فرآیند پرس، بین دو لایه Core قرار گرفته و پس از اعمال فشار و حرارت به یک ساختار یکپارچه تبدیل می‌شود.

استفاده صحیح از Core و Prepreg باعث می‌شود ضخامت برد، استحکام مکانیکی و کیفیت انتقال سیگنال مطابق استانداردهای طراحی حفظ شود.

نکته تخصصی: در پروژه‌های فرکانس بالا، انتخاب نوع Prepreg و ضخامت آن تأثیر مستقیمی بر امپدانس کنترل‌شده (Controlled Impedance) خواهد داشت.

انواع Via در بردهای مدار چاپی چند لایه

یکی از مهم‌ترین فناوری‌هایی که امکان ساخت PCBهای چندلایه را فراهم کرده است، استفاده از Via است. Viaها سوراخ‌های متالیزه‌ای هستند که ارتباط الکتریکی بین لایه‌های مختلف برد را برقرار می‌کنند.

بدون استفاده از Via، ارتباط بین لایه‌های داخلی تقریباً غیرممکن خواهد بود و بسیاری از مدارهای پیچیده امروزی قابل طراحی نیستند.

رایج‌ترین انواع Via عبارت‌اند از:

Through Via

این نوع Via از بالاترین لایه تا پایین‌ترین لایه برد امتداد دارد و ساده‌ترین و متداول‌ترین نوع Via محسوب می‌شود.

مزایای آن عبارت‌اند از:

• هزینه تولید کمتر
• فرآیند ساخت ساده‌تر
• قابلیت اطمینان بالا
• مناسب برای اکثر بردهای صنعتی

Blind Via

Blind Via تنها لایه بیرونی را به یک یا چند لایه داخلی متصل می‌کند و تا انتهای برد ادامه پیدا نمی‌کند.

استفاده از این نوع Via باعث می‌شود فضای بیشتری برای مسیرکشی در اختیار طراح قرار گیرد و تراکم مدار افزایش یابد.

این فناوری معمولاً در بردهای با چگالی بالا (HDI) استفاده می‌شود.

Buried Via

Buried Via کاملاً در داخل برد قرار دارد و از سطح PCB قابل مشاهده نیست.

این نوع اتصال تنها بین لایه‌های داخلی برقرار می‌شود و به همین دلیل فضای بیشتری روی لایه‌های خارجی آزاد می‌ماند.

اگرچه هزینه تولید Buried Via نسبت به سایر روش‌ها بیشتر است، اما در طراحی مدارهای بسیار متراکم یکی از بهترین گزینه‌ها محسوب می‌شود.

Micro Via

Micro Via کوچک‌ترین نوع Via است که معمولاً با استفاده از لیزر ایجاد می‌شود و قطر بسیار کمی دارد.

این فناوری در تولید بردهای HDI، تجهیزات مخابراتی، تلفن‌های همراه، لپ‌تاپ‌ها و سایر تجهیزات الکترونیکی فشرده کاربرد فراوانی دارد.

مزایای اصلی Micro Via عبارت‌اند از:

• افزایش تراکم مسیرها
• کاهش طول مسیر انتقال سیگنال
• بهبود کیفیت سیگنال
• مناسب برای مدارهای پرسرعت

نکات مهم در طراحی برد مدار چاپی چند لایه

در پروژه‌های حرفه‌ای، طراحی و تولید بردهای مدار چاپی چند لایه معمولاً بر اساس استانداردهای بین‌المللی IPC انجام می‌شود تا کیفیت، قابلیت اطمینان و عملکرد نهایی برد تضمین شود.

مهم‌ترین نکات در طراحی PCB چند لایه عبارت‌اند از:

• انتخاب تعداد لایه متناسب با پیچیدگی مدار
• جانمایی صحیح قطعات الکترونیکی
• کوتاه نگه داشتن مسیرهای حساس
• جداسازی مسیرهای تغذیه و سیگنال
• در نظر گرفتن دفع مناسب حرارت
• رعایت فاصله استاندارد بین مسیرها
• انتخاب ضخامت مناسب برد و لایه‌های مس

رعایت این موارد باعث می‌شود برد عملکرد پایدارتر، نویز کمتر و طول عمر بیشتری داشته باشد.

مزایای استفاده از بردهای مدار چاپی چند لایه

امروزه بسیاری از تجهیزات الکترونیکی پیشرفته بدون استفاده از بردهای چندلایه قابل تولید نیستند. این نوع بردها علاوه بر امکان طراحی مدارهای پیچیده، کیفیت عملکرد سیستم را نیز بهبود می‌بخشند.

مهم‌ترین مزایای PCBهای چندلایه عبارت‌اند از:

• امکان طراحی مدارهای پیچیده در فضای محدود
• افزایش سرعت انتقال سیگنال
• کاهش نویز و تداخل الکترومغناطیسی
• استحکام مکانیکی بیشتر
• قابلیت اطمینان بالاتر در عملکرد طولانی‌مدت
• کاهش تعداد اتصالات و سیم‌کشی داخلی
• مناسب برای تجهیزات الکترونیکی با تراکم بالا

به همین دلیل، در بسیاری از پروژه‌های صنعتی، انتخاب برد چندلایه نه یک گزینه، بلکه یک نیاز فنی محسوب می‌شود.

هنگام سفارش برد مدار چاپی چند لایه به چه نکاتی توجه کنیم؟

اگر قصد سفارش تولید PCB چند لایه را دارید، بهتر است پیش از شروع پروژه اطلاعات فنی موردنیاز را به‌صورت کامل مشخص کنید. این کار علاوه بر کاهش خطاهای تولید، باعث می‌شود زمان ساخت کوتاه‌تر و هزینه‌های اضافی نیز کاهش پیدا کند.

مواردی که معمولاً هنگام ثبت سفارش بررسی می‌شوند عبارت‌اند از:

• تعداد لایه‌های برد
• ابعاد نهایی PCB
• نوع متریال مورد استفاده
• ضخامت برد
• ضخامت لایه‌های مس
• نوع پوشش نهایی سطح برد
• رنگ ماسک لحیم (Solder Mask)
• فایل‌های طراحی مانند Gerber
• تعداد مورد نیاز برای تولید

هرچه اطلاعات اولیه دقیق‌تر باشد، فرآیند تولید سریع‌تر و نتیجه نهایی مطابق با انتظار خواهد بود.

جمع‌بندی

بردهای مدار چاپی چند لایه نقش مهمی در ساخت تجهیزات الکترونیکی پیشرفته دارند و امکان طراحی مدارهای پیچیده را در ابعاد کوچک فراهم می‌کنند. ساختار چندلایه، کیفیت انتقال سیگنال، کاهش نویز و قابلیت اطمینان بالا از مهم‌ترین دلایل استفاده گسترده از این نوع PCB در صنایع مختلف است.

اگر طراحی برد به‌درستی انجام شود و در فرآیند تولید نیز استانداردهای لازم رعایت گردد، می‌توان به محصولی با عملکرد پایدار، طول عمر بالا و کیفیت قابل‌اعتماد دست یافت.

با افزایش پیچیدگی تجهیزات الکترونیکی و توسعه فناوری‌های پرسرعت، استفاده از بردهای مدار چاپی چند لایه (PCB) در صنایع مختلف هر روز گسترده‌تر می‌شود. انتخاب یک مجموعه متخصص در طراحی، تولید و کنترل کیفیت این بردها، نقش مهمی در عملکرد و قابلیت اطمینان محصول نهایی دارد.
