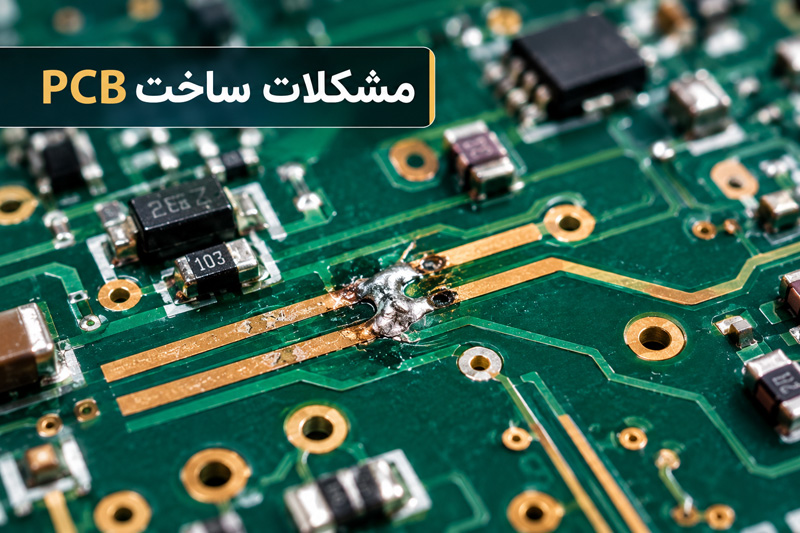

رایج‌ترین مشکلات در ساخت PCB و راهکارهای رفع آن‌ها

ساخت برد مدار چاپی (PCB) فرآیندی دقیق و چندمرحله‌ای است که از آماده‌سازی فایل‌های طراحی و انتخاب متریال آغاز می‌شود و تا ایجاد لایه‌های مسی، سوراخ‌کاری، آبکاری، اعمال سولدرمسک و کنترل نهایی ادامه پیدا می‌کند. در هر یک از این مراحل، یک خطای کوچک می‌تواند کیفیت نهایی برد را تحت تأثیر قرار دهد.

برخی مشکلات PCB به‌صورت ظاهری قابل تشخیص هستند، اما بعضی دیگر تنها هنگام تست الکتریکی یا حتی پس از مونتاژ و راه‌اندازی برد مشخص می‌شوند. به همین دلیل، شناخت عیوب رایج در ساخت PCB و علت ایجاد آن‌ها به تولیدکننده و طراح کمک می‌کند قبل از رسیدن برد به مرحله مونتاژ، مشکلات را شناسایی و از تکرار آن‌ها جلوگیری کند.

در این مقاله، رایج‌ترین مشکلات ساخت برد مدار چاپی را بررسی می‌کنیم و برای هر مورد، علت‌های احتمالی، روش تشخیص و راهکارهای پیشگیری را توضیح می‌دهیم.

چرا در فرآیند ساخت PCB خطا ایجاد می‌شود؟

خطا در تولید PCB معمولاً تنها به یک عامل محدود نمی‌شود. کیفیت متریال اولیه، دقت تجهیزات، تنظیمات فرآیند تولید، شرایط محیطی و حتی نحوه آماده‌سازی فایل‌های طراحی می‌توانند روی نتیجه نهایی تأثیر داشته باشند.

برای مثال، اگر فاصله بین مسیرهای مسی در طراحی بیش از حد کم باشد، تولیدکننده ممکن است در فرآیند اچینگ یا ایجاد الگوی مسی با مشکل مواجه شود. از طرف دیگر، تنظیم نبودن پارامترهای سوراخ‌کاری می‌تواند باعث جابه‌جایی سوراخ‌ها، آسیب به پدها یا ایجاد مشکل در اتصال لایه‌های مختلف شود.

مهم‌ترین عوامل ایجاد خطا در ساخت PCB عبارت‌اند از:

• خطا یا محدودیت در طراحی برد
• انتخاب نامناسب ضخامت و متریال PCB
• تنظیم نبودن پارامترهای فرآیند تولید
• مشکلات اچینگ و ایجاد الگوی مسی
• خطا در سوراخ‌کاری و Via
• یکنواخت نبودن آبکاری
• کنترل نامناسب فرآیند لمینیشن
• مشکلات مربوط به سولدرمسک
• آلودگی سطح برد
• ضعف در بازرسی و کنترل کیفیت نهایی

بنابراین، برای کاهش خطاها نمی‌توان تنها به مرحله پایانی تولید توجه کرد. کنترل کیفیت PCB باید از بررسی فایل‌های تولید و انتخاب متریال شروع شود و تا تست نهایی ادامه پیدا کند.

رایج‌ترین مشکلات در ساخت برد مدار چاپی چیست؟

در فرآیند تولید PCB، مشکلات مختلفی ممکن است کیفیت، عملکرد الکتریکی یا دوام مکانیکی برد را تحت تأثیر قرار دهد. شدت این مشکلات از یک نقص ظاهری ساده تا ایرادی که باعث از کار افتادن کامل برد می‌شود، متفاوت است. در ادامه مهم‌ترین عیوب ساخت PCB و روش‌های جلوگیری از آن‌ها را بررسی می‌کنیم.

۱. قطع شدن یا ناقص بودن مسیرهای مسی

یکی از مشکلات مهم در ساخت PCB، قطع شدن مسیرهای مسی (Open Circuit) یا ناقص شکل گرفتن الگوی مسی است. این ایراد باعث می‌شود جریان الکتریکی در بخش موردنظر مدار عبور نکند و در نتیجه عملکرد برد مختل شود.

این مشکل می‌تواند به دلیل اچینگ بیش از حد، کیفیت نامناسب لایه مس، آسیب مکانیکی یا وجود نقص در فرآیند انتقال الگو ایجاد شود.

راهکار: کنترل دقیق فرآیند اچینگ، بررسی کیفیت لایه مس و انجام تست پیوستگی الکتریکی پس از تولید، از روش‌های مؤثر برای کاهش این خطا هستند.

۲. اتصال کوتاه بین مسیرهای PCB

اتصال کوتاه (Short Circuit) زمانی رخ می‌دهد که دو مسیر رسانا که نباید به یکدیگر متصل باشند، به‌صورت ناخواسته ارتباط الکتریکی پیدا کنند. فاصله کم بین مسیرها، باقی ماندن مس اضافی و خطا در فرآیند اچینگ از عوامل ایجاد این مشکل هستند.

اتصال کوتاه ممکن است در بررسی ظاهری به‌سادگی مشخص نشود و در زمان تست الکتریکی خود را نشان دهد.

راهکار: رعایت فاصله مناسب بین مسیرها، کنترل فرآیند ایجاد الگوی مسی و استفاده از تست‌های الکتریکی قبل از تحویل برد می‌تواند احتمال این خطا را کاهش دهد.

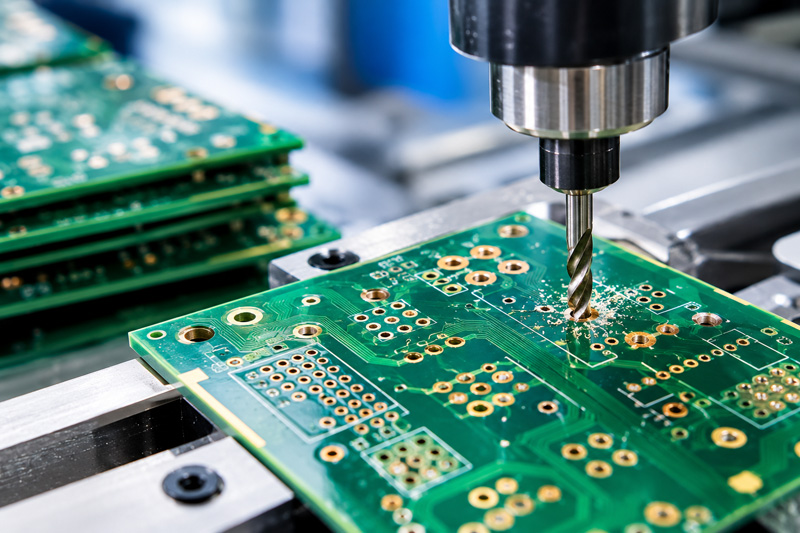

۳. مشکلات سوراخ‌کاری و Via

سوراخ‌های PCB برای نصب قطعات در فناوری THT و همچنین ایجاد ارتباط الکتریکی بین لایه‌های مختلف در بردهای چندلایه استفاده می‌شوند. خطا در قطر، عمق یا موقعیت سوراخ می‌تواند باعث ایجاد مشکل در اتصال یا مونتاژ شود.

در صورت جابه‌جایی سوراخ نسبت به محل طراحی‌شده، ممکن است Via یا سوراخ از پد خارج شود و اتصال موردنظر به‌درستی شکل نگیرد.

راهکار: استفاده از تجهیزات دقیق سوراخ‌کاری، کنترل قطر و موقعیت سوراخ‌ها و بررسی فایل‌های تولید پیش از آغاز فرآیند، از مهم‌ترین اقدامات پیشگیرانه است.

۴. مشکلات آبکاری PCB

در PCBهای چندلایه و بردهایی که دارای سوراخ‌های متالیزه هستند، کیفیت آبکاری مس (Copper Plating) اهمیت زیادی دارد. ضخامت نامناسب یا یکنواخت نبودن پوشش مس می‌تواند مقاومت اتصال را افزایش داده و قابلیت اطمینان برد را کاهش دهد.

آبکاری نامناسب همچنین ممکن است باعث ضعف اتصال بین لایه‌ها یا ایجاد نقص در دیواره سوراخ‌ها شود.

راهکار: کنترل ترکیب و شرایط حمام آبکاری، کنترل ضخامت مس و بازرسی کیفیت سوراخ‌های متالیزه از اقدامات مهم برای جلوگیری از این مشکل است.

۵. تاب‌برداشتن برد مدار چاپی (PCB Warpage)

تاب‌برداشتن یا خمیدگی PCB یکی از مشکلاتی است که به‌خصوص در بردهای چندلایه و بردهای بزرگ می‌تواند ایجاد شود. در این حالت، سطح برد از حالت صاف خارج شده و ممکن است در مراحل بعدی تولید یا مونتاژ، قرارگیری صحیح آن با مشکل مواجه شود.

تفاوت انبساط حرارتی بین لایه‌های مختلف، توزیع نامتعادل مس، شرایط نامناسب لمینیشن و تغییرات دما از عوامل مؤثر در ایجاد Warpage هستند.

راهکار: انتخاب متریال مناسب، کنترل فشار و دمای فرآیند لمینیشن، ایجاد توزیع متعادل مس در طراحی و کنترل شرایط حرارتی در مراحل تولید می‌تواند احتمال تاب‌برداشتن PCB را کاهش دهد.

۶. لایه‌لایه شدن PCB یا Delamination

Delamination به جدا شدن یا ایجاد فاصله بین لایه‌های تشکیل‌دهنده برد مدار چاپی گفته می‌شود. این مشکل می‌تواند استحکام مکانیکی PCB را کاهش دهد و در شرایط شدید، روی عملکرد الکتریکی لایه‌ها نیز تأثیر بگذارد.

رطوبت جذب‌شده در متریال، دمای بیش از حد، فشار نامناسب یا کنترل نادرست فرآیند لمینیشن از عوامل احتمالی ایجاد این نقص هستند.

راهکار: نگهداری صحیح متریال، کنترل رطوبت، استفاده از مواد اولیه مناسب و تنظیم دقیق دما و فشار در فرآیند لمینیشن، از مهم‌ترین روش‌های پیشگیری از Delamination است.

۷. نقص یا ناهماهنگی در سولدرمسک

سولدرمسک وظیفه دارد بخش‌هایی از سطح مسی PCB را که نباید در معرض لحیم یا محیط قرار بگیرند، پوشش دهد. خطا در این لایه می‌تواند به شکل پوشش ناقص، جابه‌جایی، حباب، ترک یا باز شدن نادرست نواحی موردنظر دیده شود.

این مشکل ممکن است در مراحل بعدی باعث کاهش حفاظت از مسیرهای مسی یا ایجاد مشکلاتی در فرآیند مونتاژ شود.

راهکار: کنترل کیفیت سطح برد، دقت در انتقال الگوی سولدرمسک و کنترل فرآیند پخت و خشک شدن پوشش، به کاهش این نوع نقص کمک می‌کند.

۸. خوردگی بیش از حد مسیرهای مسی (Over-Etching)

در فرآیند اچینگ، بخش‌های اضافی مس از سطح برد حذف می‌شوند تا مسیرهای موردنظر باقی بمانند. اگر این فرآیند بیش از حد انجام شود، بخشی از مس مسیرهای اصلی نیز خورده شده و عرض مسیر کاهش پیدا می‌کند.

این مشکل در مسیرهای ظریف اهمیت بیشتری دارد و می‌تواند باعث کاهش قابلیت اطمینان اتصال الکتریکی شود.

راهکار: کنترل زمان، دما و شرایط محلول اچینگ و همچنین بررسی منظم عرض مسیرهای تولیدشده، از روش‌های مؤثر برای جلوگیری از Over-Etching است.

۹. ایجاد حفره و نقص در لایه مس

ایجاد حفره، ترک یا ناپیوستگی در لایه مسی می‌تواند کیفیت الکتریکی و مکانیکی PCB را کاهش دهد. این نقص ممکن است در سطح برد یا دیواره سوراخ‌های متالیزه ایجاد شود و در صورت شدید بودن، باعث افزایش مقاومت اتصال یا حتی قطع ارتباط الکتریکی شود.

کیفیت نامناسب متریال، آماده‌سازی ناقص سطح، مشکلات فرآیند آبکاری و کنترل نامناسب مراحل تولید می‌توانند در ایجاد این نوع نقص نقش داشته باشند.

راهکار: کنترل کیفیت ورق مس، آماده‌سازی مناسب سطح قبل از آبکاری، کنترل پارامترهای آبکاری و بازرسی دقیق مسیرها و سوراخ‌های متالیزه می‌تواند احتمال ایجاد این مشکل را کاهش دهد.

۱۰. آلودگی سطح PCB

وجود گردوغبار، چربی، باقی‌مانده مواد شیمیایی یا سایر آلودگی‌ها روی سطح برد می‌تواند کیفیت PCB را تحت تأثیر قرار دهد. آلودگی سطحی ممکن است باعث کاهش چسبندگی برخی پوشش‌ها، ایجاد مشکلات در آبکاری یا کاهش قابلیت اطمینان برد در استفاده طولانی‌مدت شود.

این مشکل معمولاً به دلیل نظافت ناکافی بین مراحل تولید، نگهداری نامناسب برد یا تماس دست و ابزار آلوده با سطح PCB ایجاد می‌شود.

راهکار: شست‌وشوی مناسب برد، کنترل پاکیزگی تجهیزات و محیط تولید، استفاده از روش صحیح جابه‌جایی و بازرسی سطح قبل از ورود به مرحله بعدی، از اقدامات مؤثر برای جلوگیری از آلودگی PCB هستند.

English:

Design for Manufacturing (DFM) helps identify potential PCB manufacturing problems before production begins. Reviewing design rules and manufacturing constraints can reduce fabrication errors and improve the reliability of the final board.

ترجمه فارسی:

طراحی برای تولید (DFM) به شناسایی مشکلات احتمالی ساخت PCB پیش از شروع تولید کمک می‌کند. بررسی قوانین طراحی و محدودیت‌های فرآیند تولید می‌تواند خطاهای ساخت را کاهش داده و قابلیت اطمینان برد نهایی را افزایش دهد

منبع: resources.altium

چگونه علت اصلی خرابی PCB را پیدا کنیم؟

مشاهده یک نقص روی برد همیشه به معنی مشخص بودن علت آن نیست. برای مثال، قطع شدن یک مسیر مسی ممکن است نتیجه مشکل در اچینگ، انتقال الگو، کیفیت لایه مس یا حتی آسیب مکانیکی باشد. بنابراین برای رفع مشکل، ابتدا باید علت ریشه‌ای خرابی مشخص شود.

بررسی ظاهری PCB

اولین مرحله، بررسی دقیق سطح برد، مسیرهای مسی، پدها، سوراخ‌ها، سولدرمسک و سایر بخش‌های قابل مشاهده است. این بررسی می‌تواند بسیاری از نقص‌های ظاهری مانند ترک، خوردگی، حفره یا جابه‌جایی الگو را مشخص کند.

بررسی فایل‌های تولید

اگر نقص با طراحی مطابقت ندارد، باید فایل‌های تولید مانند Gerber بررسی شوند تا مشخص شود مشکل از طراحی و فایل خروجی بوده یا در فرآیند ساخت ایجاد شده است.

تست الکتریکی

برای شناسایی مدار باز (Open Circuit) و اتصال کوتاه (Short Circuit)، تست الکتریکی یکی از روش‌های مهم کنترل PCB است. این تست می‌تواند خطاهایی را شناسایی کند که با بررسی چشمی قابل تشخیص نیستند.

بیشتر بدانید: تست الکتریکال برد مدار چاپی چیست و چرا اهمیت دارد؟

بررسی مقطعی در مشکلات داخلی

در برخی عیوب مانند مشکلات آبکاری سوراخ، اتصال بین لایه‌ها یا Delamination، بررسی سطح برد کافی نیست و ممکن است نیاز به Microsection برای بررسی ساختار داخلی PCB وجود داشته باشد.

در نهایت، با مقایسه نتایج با مشخصات طراحی و استانداردهای موردنظر می‌توان مشخص کرد مشکل در کدام مرحله ایجاد شده و چه اقدامی برای جلوگیری از تکرار آن لازم است.

چگونه از ایجاد مشکلات PCB در زمان تولید جلوگیری کنیم؟

پیشگیری از عیوب PCB معمولاً کم‌هزینه‌تر و مؤثرتر از شناسایی و اصلاح برد معیوب پس از پایان تولید است. برای کاهش خطا، کنترل کیفیت باید در مراحل مختلف ساخت انجام شود و فقط به بازرسی نهایی محدود نباشد.

بررسی طراحی قبل از تولید

قبل از شروع ساخت، فایل‌های طراحی و خروجی‌های تولید باید از نظر ابعاد برد، عرض و فاصله مسیرها، محل سوراخ‌ها، Viaها، تعداد لایه‌ها و سایر مشخصات فنی بررسی شوند. استفاده از اصول DFM (Design for Manufacturing) نیز کمک می‌کند مشکلاتی که ممکن است هنگام تولید ایجاد شوند، پیش از ساخت شناسایی شوند.

بیشتر بدانید: آشنایی با نرم افزار های طراحی pcb

کنترل متریال و فرآیند تولید

انتخاب متریال مناسب و کنترل پارامترهای تولید نقش مهمی در جلوگیری از مشکلاتی مانند Delamination، تاب‌برداشتن، خوردگی مسیرهای مسی و نقص آبکاری دارد. دما، فشار، زمان و شرایط فرآیند باید متناسب با نوع PCB و مواد مورد استفاده کنترل شوند.

بازرسی در مراحل مختلف

انتظار تا پایان تولید برای شناسایی تمام عیوب می‌تواند باعث افزایش ضایعات شود. بررسی کیفیت مسیرهای مسی، سوراخ‌ها، آبکاری، سولدرمسک و سطح برد در مراحل مختلف، امکان شناسایی زودهنگام خطاها را فراهم می‌کند.

انجام تست نهایی PCB

در پایان فرآیند، تست الکتریکی برای شناسایی مدار باز و اتصال کوتاه و همچنین بررسی ظاهری برد انجام می‌شود. ثبت نتایج بازرسی و تحلیل خطاهای تکرارشونده نیز به تولیدکننده کمک می‌کند علت اصلی مشکلات را شناسایی کرده و از تکرار آن‌ها در سری‌های بعدی جلوگیری کند.

چک‌لیست کنترل کیفیت PCB قبل از تحویل

قبل از تحویل برد مدار چاپی، بررسی چند مورد اصلی می‌تواند از ورود PCB معیوب به مرحله مونتاژ یا استفاده نهایی جلوگیری کند. این کنترل‌ها باید بر اساس مشخصات فنی و فایل‌های تولید همان برد انجام شوند.

بررسی ظاهری و ابعادی

• کنترل ابعاد و ضخامت PCB
• بررسی تاب‌برداشتن یا خمیدگی برد
• بررسی ترک، خراش و آسیب سطحی
• کنترل کیفیت سولدرمسک و سیلک اسکرین

بررسی مسیرها و سوراخ‌ها

• کنترل عرض و فاصله مسیرهای مسی
• بررسی مدار باز و اتصال کوتاه
• کنترل موقعیت و قطر سوراخ‌ها
• بررسی کیفیت Via و سوراخ‌های متالیزه
• کنترل یکنواختی آبکاری

بررسی نهایی

• تطبیق برد تولیدشده با فایل‌های Gerber
• انجام تست الکتریکی
• بررسی تمیزی و نبود آلودگی روی سطح PCB
• ثبت نتایج بازرسی و تست

اجرای این چک‌لیست کمک می‌کند مشکلات ساخت PCB پیش از تحویل شناسایی شوند و احتمال ایجاد دوباره‌کاری، ضایعات یا مشکل در مراحل بعدی کاهش پیدا کند.

تفاوت مشکلات ساخت PCB با مشکلات مونتاژ PCB چیست؟

مشکلات ساخت PCB و مشکلات مونتاژ PCB اگرچه ممکن است در ظاهر مشابه باشند، اما در مراحل متفاوتی ایجاد می‌شوند. شناخت این تفاوت به تشخیص سریع‌تر علت خرابی کمک می‌کند.

مشکلات ساخت PCB در فرآیند تولید خود برد ایجاد می‌شوند. قطع یا اتصال کوتاه مسیرهای مسی، خطا در سوراخ‌کاری و Via، نقص آبکاری، تاب‌برداشتن برد، Delamination و مشکلات سولدرمسک از جمله این موارد هستند.

در مقابل، مشکلات مونتاژ PCB پس از آماده شدن برد و هنگام نصب قطعات ایجاد می‌شوند. نصب نادرست قطعه، لحیم‌کاری نامناسب، جابه‌جایی قطعات یا ایجاد پل لحیم بین پایه‌ها نمونه‌هایی از خطاهای مونتاژ هستند.

برای تشخیص منبع مشکل، ابتدا باید مشخص شود نقص قبل از ورود برد به مرحله مونتاژ وجود داشته یا در زمان نصب قطعات ایجاد شده است. بررسی ظاهری، مقایسه با فایل‌های طراحی و انجام تست‌های الکتریکی می‌تواند در این تشخیص کمک کند.

بنابراین، کنترل کیفیت PCB باید پیش از شروع مونتاژ انجام شود تا عیوب مربوط به فرآیند ساخت از مشکلاتی که در مرحله مونتاژ ایجاد می‌شوند، تفکیک شوند.

چه زمانی مشکل PCB از طراحی ناشی می‌شود و چه زمانی از تولید؟

هر نقصی که در PCB مشاهده می‌شود لزوماً نتیجه خطا در فرآیند تولید نیست. گاهی مشکل از فایل طراحی یا مشخصات فنی برد شروع می‌شود و در مرحله ساخت خود را نشان می‌دهد. به همین دلیل، برای تشخیص علت خرابی باید طراحی و فرآیند تولید هر دو بررسی شوند.

اگر ابعاد برد، عرض مسیرها، فاصله بین مسیرها، قطر سوراخ‌ها یا موقعیت Viaها در فایل طراحی با الزامات تولید سازگار نباشد، ممکن است ساخت برد با مشکل مواجه شود. در چنین شرایطی، حتی اجرای صحیح فرآیند تولید نیز نمی‌تواند نقص موجود در طراحی را برطرف کند.

از طرف دیگر، اگر فایل‌های تولید صحیح باشند اما برد نهایی با مشخصات طراحی مطابقت نداشته باشد، احتمال وجود خطا در فرآیند ساخت بیشتر است. برای مثال، کاهش عرض مسیر، جابه‌جایی سوراخ یا نقص در آبکاری می‌تواند در مرحله تولید ایجاد شده باشد.

برای تشخیص دقیق، باید فایل‌های Gerber و مشخصات فنی با PCB نهایی مقایسه شوند. همچنین بررسی نتایج تست و کنترل کیفیت می‌تواند مشخص کند مشکل از طراحی، آماده‌سازی فایل یا فرآیند ساخت ایجاد شده است.

بنابراین، تفکیک خطای طراحی از خطای تولید یکی از مراحل مهم در عیب‌یابی PCB است و از تکرار یک مشکل در سفارش‌ها یا سری‌های تولید بعدی جلوگیری می‌کند.

جمع‌بندی

مشکلات ساخت PCB می‌توانند در مراحل مختلف تولید، از آماده‌سازی فایل‌های طراحی تا سوراخ‌کاری، آبکاری، لمینیشن و کنترل نهایی ایجاد شوند. قطع یا اتصال کوتاه مسیرهای مسی، مشکلات Via و سوراخ‌کاری، نقص آبکاری، تاب‌برداشتن، Delamination، مشکلات سولدرمسک و آلودگی سطح از جمله عیوب مهمی هستند که باید در فرآیند تولید مورد توجه قرار گیرند.

شناسایی دقیق علت خرابی، تنها با مشاهده نقص امکان‌پذیر نیست و در برخی موارد نیاز به بررسی فایل‌های تولید، تست الکتریکی یا بررسی ساختار داخلی PCB وجود دارد. همچنین کنترل کیفیت مرحله‌ای و بررسی برد قبل از تحویل می‌تواند بسیاری از مشکلات را پیش از ورود به مرحله مونتاژ شناسایی کند.

در نهایت، بررسی دقیق طراحی، انتخاب متریال مناسب، کنترل فرآیند تولید و انجام تست‌های نهایی چهار عامل مهم در کاهش عیوب و افزایش کیفیت برد مدار چاپی هستند. اجرای این کنترل‌ها علاوه بر کاهش ضایعات و دوباره‌کاری، به تولید PCB مطابق با مشخصات فنی موردنظر کمک می‌ کند.
