تست الکتریکال برد مدار چاپی چیست و چرا اهمیت دارد؟

تست الکتریکال برد مدار چاپی یکی از مهم‌ترین مراحل کنترل کیفیت در فرآیند تولید PCB است که قبل از مونتاژ یا تحویل برد انجام می‌شود. ممکن است یک برد از نظر ظاهری کاملاً سالم به نظر برسد، اما در داخل آن ایرادهایی مانند اتصال کوتاه، قطعی مسیرها یا نقص در ویاها وجود داشته باشد؛ مشکلاتی که اگر به‌موقع شناسایی نشوند، می‌توانند باعث خرابی محصول، افزایش هزینه‌های تولید و حتی از کار افتادن تجهیزات الکترونیکی شوند. تست الکتریکال با بررسی تمامی اتصالات و مسیرهای رسانا، این خطاها را پیش از ورود برد به مرحله بعدی تولید تشخیص می‌دهد. در این مقاله با نحوه انجام تست، روش‌های رایج، مزایا، محدودیت‌ها و نقش آن در افزایش کیفیت و اطمینان از عملکرد بردهای مدار چاپی آشنا می‌شوید.

تست الکتریکال برد مدار چاپی چیست؟

تست الکتریکال برد مدار چاپی (Electrical Test) یکی از مهم‌ترین آزمون‌های کنترل کیفیت در صنعت تولید PCB است. در این مرحله، تمامی مسیرهای رسانا، ویاها (Via) و نقاط اتصال روی برد بررسی می‌شوند تا مشخص شود که برد دقیقاً مطابق فایل طراحی ساخته شده و هیچ‌گونه قطعی یا اتصال ناخواسته در آن وجود ندارد.

برخلاف بازرسی چشمی، این تست می‌تواند ایرادهایی را شناسایی کند که با چشم قابل مشاهده نیستند. به همین دلیل، بسیاری از تولیدکنندگان، تست الکتریکال را یکی از مراحل ضروری پیش از مونتاژ قطعات یا ارسال برد به مشتری می‌دانند.

در این آزمون، برد با استفاده از تجهیزات مخصوص بررسی می‌شود تا مشخص شود تمامی مسیرهای الکتریکی به‌درستی به یکدیگر متصل هستند و هیچ اتصال کوتاه یا مدار بازی در ساختار برد وجود ندارد. نتیجه این فرآیند، افزایش اطمینان از کیفیت محصول و کاهش احتمال بروز خطا در مراحل بعدی تولید است.

هدف از انجام تست الکتریکال

هدف از انجام تست الکتریکال تنها پیدا کردن یک یا دو ایراد نیست؛ بلکه اطمینان از عملکرد صحیح ساختار الکتریکی کل برد است. این آزمون کمک می‌کند تا بردهای معیوب قبل از مونتاژ یا استفاده شناسایی شوند و از صرف هزینه‌های اضافی جلوگیری شود.

مهم‌ترین اهداف این تست عبارت‌اند از:

  • بررسی سلامت مسیرهای رسانا
  • شناسایی اتصال کوتاه بین مسیرها
  • تشخیص مدار باز یا قطعی مسیرها
  • کنترل صحت ویاها (Via)
  • بررسی تطابق برد تولیدشده با فایل طراحی (Gerber)
  • کاهش ضایعات و دوباره‌کاری در فرآیند تولید
  • افزایش کیفیت و قابلیت اطمینان محصول نهایی

نکته: تست الکتریکال عملکرد قطعات الکترونیکی را بررسی نمی‌کند، بلکه تنها صحت اتصالات و مسیرهای الکتریکی روی برد خام (Bare PCB) را ارزیابی می‌کند. برای بررسی عملکرد مدار پس از مونتاژ، از آزمون‌هایی مانند ICT و Functional Test (FCT) استفاده می‌شود.

چرا تست الکتریکال برد مدار چاپی ضروری است؟

در فرآیند تولید برد مدار چاپی (PCB)، حتی کوچک‌ترین خطا در ایجاد مسیرهای مسی، سوراخ‌کاری، لایه‌سازی یا آبکاری می‌تواند باعث ایجاد مشکل در عملکرد نهایی برد شود. بسیاری از این ایرادها با بررسی ظاهری قابل تشخیص نیستند و تنها با استفاده از تجهیزات تست الکتریکال شناسایی می‌شوند.

انجام این تست باعث می‌شود مشکلات احتمالی قبل از ورود برد به مرحله مونتاژ قطعات یا استفاده در تجهیزات نهایی مشخص شوند. این موضوع به‌خصوص در صنایع حساس مانند تجهیزات پزشکی، خودرو، مخابرات، سیستم‌های صنعتی و محصولات الکترونیکی پیشرفته اهمیت بیشتری دارد.

اگر یک برد معیوب بدون انجام تست وارد خط مونتاژ شود، ممکن است هزینه‌های زیادی برای خرید قطعات، مونتاژ، تعمیر، تست مجدد و حتی خدمات پس از فروش ایجاد کند. به همین دلیل، تست الکتریکال به‌عنوان یک مرحله پیشگیرانه، نقش مهمی در کنترل کیفیت تولید PCB دارد.

خطاهایی که با تست الکتریکال شناسایی می‌شوند

یکی از مهم‌ترین مزایای تست الکتریکال، شناسایی مشکلاتی است که در مراحل تولید برد ایجاد شده‌اند. برخی از رایج‌ترین خطاهایی که توسط این تست مشخص می‌شوند عبارت‌اند از:

مدار باز (Open Circuit)

مدار باز زمانی ایجاد می‌شود که یک مسیر الکتریکی که باید جریان را عبور دهد، به‌صورت کامل قطع شده باشد. این مشکل ممکن است به دلیل شکستگی مسیر مسی، مشکلات لایه‌های داخلی یا نقص در فرآیند تولید ایجاد شود.

در چنین شرایطی، جریان الکتریکی نمی‌تواند از مسیر موردنظر عبور کند و عملکرد بخشی از مدار یا کل برد دچار اختلال می‌شود.

اتصال کوتاه (Short Circuit)

اتصال کوتاه زمانی رخ می‌دهد که دو مسیر الکتریکی که نباید به هم متصل باشند، به‌صورت ناخواسته به یکدیگر وصل شوند.

این مشکل معمولاً در اثر باقی ماندن ذرات مس اضافی، خطا در فرآیند اچینگ (Etching)، فاصله نامناسب بین ترک‌ها یا مشکلات تولید ایجاد می‌شود.

اتصال کوتاه می‌تواند باعث افزایش جریان، آسیب به قطعات الکترونیکی و حتی خرابی کامل دستگاه شود؛ بنابراین تشخیص آن قبل از مونتاژ اهمیت زیادی دارد.

مشکل در مسیرهای داخلی و ویاها

در بردهای چندلایه (Multilayer PCB)، بسیاری از ارتباطات الکتریکی از طریق سوراخ‌های متالیزه یا Via بین لایه‌های مختلف انجام می‌شود.

اگر یک Via به‌درستی آبکاری نشده باشد یا اتصال بین لایه‌ها کامل نباشد، مدار نمی‌تواند عملکرد صحیحی داشته باشد.

این نوع مشکلات معمولاً با بررسی ظاهری قابل مشاهده نیستند و تست الکتریکال یکی از روش‌های اصلی برای شناسایی آن‌ها محسوب می‌شود.

تأثیر تست الکتریکال بر کیفیت PCB

تست الکتریکال فقط یک مرحله کنترل کیفیت ساده نیست؛ بلکه بخشی از فرآیند تضمین کیفیت در تولید بردهای مدار چاپی محسوب می‌شود.

اجرای صحیح این تست می‌تواند مزایای زیر را برای تولیدکنندگان و مشتریان ایجاد کند:

مزیتتوضیح
کاهش خطای تولیدبردهای معیوب قبل از مراحل بعدی شناسایی می‌شوند
کاهش هزینه‌هااز مونتاژ و تعمیر بردهای خراب جلوگیری می‌شود
افزایش اعتماد مشتریکیفیت نهایی محصول قابل اطمینان‌تر خواهد بود
کاهش زمان تولیدمشکلات پیش از ورود به خط تولید اصلی مشخص می‌شوند
افزایش طول عمر محصولاحتمال خرابی زودهنگام تجهیزات کاهش پیدا می‌کند

چه زمانی انجام تست الکتریکال اهمیت بیشتری دارد؟

اگرچه انجام این تست برای بسیاری از بردها توصیه می‌شود، اما در برخی پروژه‌ها اهمیت آن بسیار بیشتر است، از جمله:

  • بردهای چندلایه با طراحی پیچیده
  • تولید در تیراژ بالا
  • بردهای مورد استفاده در تجهیزات صنعتی
  • محصولات پزشکی و حساس
  • سیستم‌هایی که تعمیر آن‌ها هزینه زیادی دارد
  • پروژه‌هایی که نیاز به استانداردهای کیفی مشخص دارند

در چنین پروژه‌هایی، تست ۱۰۰ درصدی بردها می‌تواند از ورود محصولات معیوب به بازار جلوگیری کند.

تست الکتریکال برد مدار چاپی چگونه انجام می‌شود؟

فرآیند تست الکتریکال PCB با هدف بررسی صحت تمام ارتباطات الکتریکی برد انجام می‌شود. در این مرحله، دستگاه تست با ارسال سیگنال‌های الکتریکی مشخص به نقاط مختلف برد، مسیرهای رسانا را بررسی می‌کند تا مشخص شود آیا اتصالات مطابق طراحی اولیه هستند یا خیر.

قبل از انجام تست، اطلاعات طراحی برد مانند فایل Gerber یا اطلاعات مربوط به شبکه‌های الکتریکی (Netlist) وارد سیستم تست می‌شود. دستگاه سپس ساختار واقعی برد تولیدشده را با اطلاعات طراحی مقایسه می‌کند و هرگونه اختلاف یا خطای احتمالی را گزارش می‌دهد.

به زبان ساده، این تست بررسی می‌کند که آیا جریان برق دقیقاً از همان مسیرهایی عبور می‌کند که طراح برد مشخص کرده است یا خیر.

مراحل انجام تست الکتریکال

مراحل کلی تست الکتریکال برد مدار چاپی معمولاً شامل چند مرحله اصلی است:

آماده‌سازی فایل‌های تست

در اولین مرحله، اطلاعات طراحی برد مانند فایل Gerber و Netlist در نرم‌افزار دستگاه تست بارگذاری می‌شود.

این اطلاعات مشخص می‌کنند که کدام نقاط باید به یکدیگر متصل باشند و کدام مسیرها نباید هیچ ارتباطی با هم داشته باشند.

قرار دادن برد در دستگاه تست

در مرحله بعد، برد مدار چاپی روی تجهیزات تست قرار می‌گیرد. نوع قرارگیری برد به روش تست انتخاب‌شده بستگی دارد.

در روش‌هایی مانند Flying Probe، بازوهای متحرک دستگاه نقاط مختلف برد را بررسی می‌کنند، اما در روش Bed of Nails، برد روی یک فیکسچر مخصوص با تعداد زیادی پین تست قرار می‌گیرد.

بررسی مسیرهای الکتریکی

پس از آماده‌سازی، دستگاه تست جریان یا سیگنال‌های مشخصی را بین نقاط مختلف برد اعمال می‌کند.

در این مرحله موارد زیر بررسی می‌شوند:

  • وجود اتصال صحیح بین نقاط مشخص
  • نبود اتصال ناخواسته بین مسیرها
  • سلامت مسیرهای مسی
  • کیفیت اتصال بین لایه‌های مختلف
  • عملکرد صحیح سوراخ‌های متالیزه و Viaها

ثبت نتایج و کنترل کیفیت

در پایان تست، سیستم نتیجه بررسی را ثبت می‌کند.

اگر برد بدون مشکل باشد، معمولاً به عنوان Pass تأیید می‌شود و وارد مرحله بعدی تولید خواهد شد.

در صورت وجود ایراد، دستگاه محل تقریبی خطا را مشخص می‌کند تا بررسی و اصلاح انجام شود.

روش‌های تست الکتریکال برد مدار چاپی

برای بررسی سلامت الکتریکی PCB روش‌های مختلفی وجود دارد که انتخاب هر روش به عواملی مانند تعداد تولید، پیچیدگی طراحی، نوع برد و میزان دقت مورد نیاز بستگی دارد.

دو روش اصلی که در صنعت PCB بیشتر استفاده می‌شوند عبارت‌اند از:

  • تست Flying Probe
  • تست Bed of Nails

هرکدام از این روش‌ها مزایا و کاربردهای خاص خود را دارند.

تست Flying Probe چیست؟

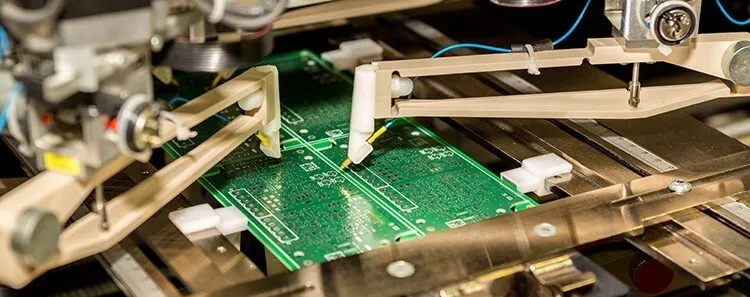

تست Flying Probe یکی از روش‌های رایج بررسی الکتریکی برد مدار چاپی است که بدون نیاز به ساخت فیکسچر اختصاصی انجام می‌شود.

در این روش، چند پرُب یا سوزن متحرک با حرکت دقیق روی سطح برد، نقاط مختلف را لمس کرده و ارتباطات الکتریکی را بررسی می‌کنند.

این روش برای نمونه‌سازی، تولید محدود و پروژه‌هایی که طراحی آن‌ها مرتب تغییر می‌کند، گزینه مناسبی است؛ زیرا نیازی به ساخت تجهیزات اختصاصی ندارد.

مزایای Flying Probe:

  • هزینه اولیه کمتر
  • مناسب برای نمونه اولیه PCB
  • عدم نیاز به فیکسچر تست
  • انعطاف‌پذیری بالا در طراحی‌های مختلف

محدودیت‌ها:

  • سرعت کمتر در تولید انبوه
  • مناسب نبودن برای تیراژهای بسیار بالا

تست Bed of Nails چیست؟

تست Bed of Nails یا تست فیکسچری، یکی دیگر از روش‌های رایج تست الکتریکال برد مدار چاپی است که بیشتر در تولیدات با تیراژ بالا استفاده می‌شود.

در این روش، برد روی یک فیکسچر (Fixture) مخصوص قرار می‌گیرد که دارای تعداد زیادی پین یا سوزن تست است. این پین‌ها در نقاط مشخصی از برد قرار گرفته و ارتباطات الکتریکی را بررسی می‌کنند.

برخلاف روش Flying Probe که نقاط مختلف برد به‌صورت متحرک بررسی می‌شوند، در روش Bed of Nails تمام نقاط تست از قبل توسط فیکسچر طراحی شده‌اند. به همین دلیل سرعت انجام تست در این روش بسیار بالا است و برای خطوط تولید صنعتی مناسب‌تر خواهد بود.

مزایای تست Bed of Nails

مهم‌ترین مزایای این روش عبارت‌اند از:

  • سرعت بسیار بالا در تست بردهای تیراژ بالا
  • قابلیت انجام تست‌های تکراری با دقت زیاد
  • مناسب برای تولید انبوه PCB
  • کاهش زمان کنترل کیفیت در خطوط تولید

محدودیت‌های تست Bed of Nails

با وجود سرعت بالا، این روش محدودیت‌هایی نیز دارد:

  • هزینه ساخت فیکسچر اولیه نسبتاً بالا است.
  • برای هر طراحی جدید معمولاً نیاز به ساخت فیکسچر جدید وجود دارد.
  • برای نمونه‌سازی یا تولید تعداد کم، معمولاً گزینه اقتصادی نیست.

مقایسه روش‌های تست الکتریکال PCB

انتخاب روش مناسب برای تست برد مدار چاپی به عواملی مانند تعداد تولید، پیچیدگی برد، زمان مورد نیاز و هزینه پروژه بستگی دارد.

جدول زیر تفاوت دو روش اصلی تست الکتریکال را نشان می‌دهد:

ویژگیFlying ProbeBed of Nails
هزینه اولیهکمتربیشتر
سرعت تستمتوسطبسیار بالا
مناسب براینمونه‌سازی و تولید محدودتولید انبوه
نیاز به فیکسچرندارددارد
انعطاف‌پذیریبسیار بالاکمتر
تغییر طراحی بردآسان‌ترنیازمند تغییر فیکسچر
دقت تستبالابالا

به‌طور کلی، اگر هدف تولید تعداد محدود یا نمونه اولیه باشد، Flying Probe Test انتخاب مناسب‌تری است. اما برای تولیدات صنعتی با تعداد بالا، روش Bed of Nails به دلیل سرعت بیشتر، گزینه اقتصادی‌تری محسوب می‌شود.

تفاوت تست الکتریکال با سایر تست‌های PCB

در فرآیند کنترل کیفیت برد مدار چاپی، تست‌های مختلفی انجام می‌شود که هرکدام هدف خاصی دارند. یکی از اشتباهات رایج این است که تمام این تست‌ها را مشابه یکدیگر بدانیم؛ در حالی که هر آزمون بخش متفاوتی از کیفیت برد را بررسی می‌کند.

تست الکتریکال بیشتر روی سلامت مسیرهای الکتریکی و اتصالات برد خام تمرکز دارد، اما تست‌هایی مانند AOI، ICT و FCT اهداف دیگری دارند.

تفاوت تست الکتریکال با تست AOI

AOI (Automated Optical Inspection) یا بازرسی نوری خودکار، روشی برای بررسی ظاهری برد با استفاده از دوربین‌های دقیق و نرم‌افزارهای تحلیل تصویر است.

در این روش مواردی مانند:

  • جایگذاری اشتباه قطعات
  • لحیم‌کاری نامناسب
  • کمبود یا اضافه بودن قطعات
  • مشکلات ظاهری مسیرها

بررسی می‌شوند.

اما تست AOI نمی‌تواند همیشه مشکلات داخلی مسیرهای الکتریکی مانند قطعی یک مسیر داخلی یا اتصال بین لایه‌ها را تشخیص دهد.

به همین دلیل، AOI و تست الکتریکال معمولاً مکمل یکدیگر هستند؛ یکی ظاهر برد را بررسی می‌کند و دیگری صحت ارتباطات الکتریکی را ارزیابی می‌کند.

تفاوت تست الکتریکال با ICT

ICT (In-Circuit Test) یکی از تست‌هایی است که معمولاً پس از مونتاژ قطعات روی برد انجام می‌شود.

در ICT علاوه بر بررسی برخی اتصالات، عملکرد تعدادی از قطعات مانند مقاومت‌ها، خازن‌ها و آی‌سی‌ها نیز مورد بررسی قرار می‌گیرد.

تفاوت اصلی این دو تست در مرحله انجام آن‌ها است:

  • تست الکتریکال معمولاً روی برد خام PCB انجام می‌شود.
  • ICT معمولاً روی برد مونتاژ شده (PCBA) انجام می‌شود.

تفاوت تست الکتریکال با Functional Test

Functional Test (FCT) یا تست عملکردی، بررسی می‌کند که برد پس از مونتاژ آیا در شرایط واقعی کار می‌کند یا خیر.

برای مثال، در یک برد کنترل صنعتی، تست عملکردی بررسی می‌کند که آیا ورودی‌ها، خروجی‌ها، ارتباطات و عملکرد کلی سیستم مطابق انتظار هستند یا خیر.

بنابراین:

  • تست الکتریکال = بررسی مسیرها و اتصالات برد
  • ICT = بررسی مدار و برخی قطعات پس از مونتاژ
  • FCT = بررسی عملکرد واقعی محصول

چه خطاهایی در تست الکتریکال مشخص می‌شود؟

یکی از مهم‌ترین دلایل انجام تست الکتریکال برد مدار چاپی، شناسایی خطاهایی است که ممکن است در مراحل مختلف تولید PCB ایجاد شوند. برخی از این مشکلات در ظاهر برد قابل مشاهده نیستند و اگر قبل از مونتاژ یا استفاده شناسایی نشوند، می‌توانند باعث خرابی محصول نهایی شوند.

تجهیزات تست الکتریکال با بررسی ارتباط بین نقاط مختلف برد، می‌توانند بسیاری از ایرادهای تولیدی را تشخیص دهند و محل تقریبی مشکل را مشخص کنند.

مهم‌ترین خطاهایی که در این تست شناسایی می‌شوند عبارت‌اند از:

خطای مدار باز (Open Circuit)

مدار باز یکی از رایج‌ترین مشکلاتی است که در فرآیند تولید برد مدار چاپی ممکن است ایجاد شود.

در این حالت، یک مسیر الکتریکی که باید جریان را عبور دهد، به‌صورت کامل یا جزئی قطع شده است. این قطعی باعث می‌شود جریان نتواند به نقطه موردنظر برسد و بخشی از مدار عملکرد صحیحی نداشته باشد.

دلایل ایجاد مدار باز می‌تواند شامل موارد زیر باشد:

  • شکستگی مسیر مسی روی برد
  • مشکل در فرآیند اچینگ (Etching)
  • آسیب مکانیکی به برد
  • نقص در سوراخ‌های متالیزه
  • مشکلات مربوط به لایه‌های داخلی PCB

تست الکتریکال با بررسی پیوستگی مسیرها، این نوع خطا را قبل از ورود برد به مرحله مونتاژ شناسایی می‌کند.

خطای اتصال کوتاه (Short Circuit)

اتصال کوتاه زمانی اتفاق می‌افتد که دو مسیر الکتریکی که نباید ارتباطی با یکدیگر داشته باشند، به‌صورت ناخواسته متصل شوند.

این مشکل می‌تواند باعث عبور جریان اضافی، گرم شدن مدار، آسیب به قطعات و حتی خرابی کامل دستگاه شود.

برخی عوامل ایجاد اتصال کوتاه عبارت‌اند از:

  • باقی ماندن ذرات مس اضافی بین مسیرها
  • فاصله نامناسب بین ترک‌های PCB
  • خطا در طراحی یا تولید برد
  • مشکلات مربوط به لایه‌های داخلی

تشخیص اتصال کوتاه یکی از مهم‌ترین وظایف تست الکتریکال است، زیرا بسیاری از این مشکلات تنها پس از اعمال ولتاژ در محصول نهایی مشخص می‌شوند.

مشکلات مربوط به Via و سوراخ‌های متالیزه

در بردهای چندلایه، ارتباط بین لایه‌های مختلف معمولاً از طریق Via انجام می‌شود. این سوراخ‌های کوچک نقش مسیر ارتباطی بین لایه‌های PCB را دارند.

اگر فرآیند آبکاری سوراخ‌ها به‌درستی انجام نشده باشد یا اتصال بین لایه‌ها کامل نباشد، ممکن است مدار دچار اختلال شود.

برخی مشکلات رایج Via عبارت‌اند از:

  • قطع بودن ارتباط بین لایه‌ها
  • ضخامت نامناسب پوشش مسی
  • ترک خوردگی مسیر داخلی سوراخ
  • اتصال ناقص بین لایه‌های برد

این مشکلات معمولاً با چشم دیده نمی‌شوند و انجام تست الکتریکال برای اطمینان از سلامت آن‌ها ضروری است.

خطاهای مربوط به شبکه‌های الکتریکی (Netlist Errors)

هر برد مدار چاپی بر اساس یک طراحی مشخص ساخته می‌شود که در آن ارتباط بین نقاط مختلف مدار تعریف شده است. این ارتباطات در قالب اطلاعاتی به نام Netlist ذخیره می‌شوند.

در فرآیند تست، اطلاعات واقعی برد با Netlist طراحی مقایسه می‌شود تا مشخص شود:

  • آیا تمام نقاط موردنظر به یکدیگر متصل هستند؟
  • آیا مسیر اشتباهی ایجاد شده است؟
  • آیا اتصال ناخواسته‌ای بین شبکه‌ها وجود دارد؟

این بررسی به تولیدکنندگان کمک می‌کند تا اطمینان حاصل کنند برد تولیدشده دقیقاً مطابق طراحی اولیه ساخته شده است.

مزایای انجام تست الکتریکال PCB

انجام تست الکتریکال در فرآیند تولید برد مدار چاپی، علاوه بر افزایش کیفیت، مزایای اقتصادی و فنی زیادی دارد.

مهم‌ترین مزایای این تست عبارت‌اند از:

افزایش اطمینان از کیفیت برد

با بررسی دقیق مسیرهای الکتریکی، احتمال ورود بردهای معیوب به مراحل بعدی تولید کاهش پیدا می‌کند و کیفیت محصول نهایی افزایش می‌یابد.

کاهش هزینه‌های تولید

شناسایی خطا در مراحل اولیه بسیار کم‌هزینه‌تر از پیدا کردن مشکل پس از مونتاژ قطعات یا عرضه محصول به بازار است.

جلوگیری از خرابی تجهیزات

یک برد معیوب می‌تواند باعث آسیب به سایر قطعات سیستم شود. تست الکتریکال با جلوگیری از استفاده از بردهای مشکل‌دار، ریسک خرابی تجهیزات را کاهش می‌دهد.

افزایش رضایت مشتری

تحویل بردهایی که از نظر کیفیت الکتریکی بررسی شده‌اند، باعث افزایش اعتماد مشتریان و کاهش مشکلات پس از فروش می‌شود.

چه زمانی تست الکتریکال برد مدار چاپی ضروری است؟

اگرچه انجام تست الکتریکال برای بسیاری از بردهای مدار چاپی توصیه می‌شود، اما در برخی پروژه‌ها اهمیت آن بسیار بیشتر است. هرچه طراحی برد پیچیده‌تر، تعداد لایه‌ها بیشتر و کاربرد محصول حساس‌تر باشد، احتمال بروز مشکل در صورت نبود کنترل کیفیت دقیق افزایش پیدا می‌کند.

در پروژه‌هایی که کوچک‌ترین خطا می‌تواند باعث توقف یک سیستم یا ایجاد هزینه‌های سنگین شود، تست الکتریکال یک مرحله ضروری محسوب می‌شود.

بردهای چندلایه (Multilayer PCB)

در بردهای چندلایه، مسیرهای الکتریکی در چندین لایه داخلی و خارجی قرار دارند. به همین دلیل، بسیاری از مشکلات احتمالی مانند قطع ارتباط بین لایه‌ها یا نقص در Viaها با چشم قابل مشاهده نیستند.

انجام تست الکتریکال در این نوع بردها کمک می‌کند تا از صحت ارتباط بین تمامی لایه‌ها و مسیرهای داخلی اطمینان حاصل شود.

بردهای چندلایه (Multilayer PCB)

در بردهای چندلایه، مسیرهای الکتریکی در چندین لایه داخلی و خارجی قرار دارند. به همین دلیل، بسیاری از مشکلات احتمالی مانند قطع ارتباط بین لایه‌ها یا نقص در Viaها با چشم قابل مشاهده نیستند.

انجام تست الکتریکال در این نوع بردها کمک می‌کند تا از صحت ارتباط بین تمامی لایه‌ها و مسیرهای داخلی اطمینان حاصل شود.

تجهیزات حساس و صنعتی

در برخی صنایع، خرابی یک برد مدار چاپی می‌تواند خسارت زیادی ایجاد کند. به همین دلیل، کنترل کیفیت در این محصولات اهمیت بیشتری دارد.

برخی از این کاربردها عبارت‌اند از:

  • تجهیزات پزشکی
  • سیستم‌های کنترل صنعتی
  • تجهیزات مخابراتی
  • صنایع خودروسازی
  • دستگاه‌های اتوماسیون
  • تجهیزات الکترونیکی دقیق

در چنین پروژه‌هایی، تست الکتریکال بخشی از فرآیند اطمینان از عملکرد صحیح محصول محسوب می‌شود.

نکات مهم هنگام سفارش تولید PCB

هنگام سفارش ساخت برد مدار چاپی، فقط کیفیت مواد اولیه یا قیمت تولید نباید مورد توجه قرار گیرد. یکی از موارد مهمی که باید از تولیدکننده پرسیده شود، نحوه کنترل کیفیت و انجام تست‌های لازم روی برد است.

انتخاب یک تولیدکننده حرفه‌ای که فرآیند تست الکتریکی را به‌صورت استاندارد انجام می‌دهد، می‌تواند از بسیاری از مشکلات آینده جلوگیری کند.

بررسی خدمات تست قبل از سفارش

قبل از ثبت سفارش ساخت PCB بهتر است درباره موارد زیر از تولیدکننده سؤال کنید:

✅ آیا تست الکتریکال روی بردها انجام می‌شود؟

✅ تست با چه روشی انجام می‌شود؟ (Flying Probe یا Bed of Nails)

✅ آیا تمام بردها تست می‌شوند یا فقط نمونه‌گیری انجام می‌شود؟

✅ گزارش تست یا نتیجه کنترل کیفیت ارائه می‌شود؟

✅ آیا امکان تست بردهای چندلایه وجود دارد؟

توجه به فایل‌های طراحی PCB

برای انجام تست دقیق، اطلاعات طراحی برد اهمیت زیادی دارد. فایل‌هایی مانند:

  • Gerber File
  • Netlist
  • فایل‌های طراحی PCB

باید به‌درستی تهیه و بررسی شوند تا دستگاه تست بتواند برد تولیدشده را با طراحی اصلی مقایسه کند.

وجود کوچک‌ترین خطا در فایل‌های طراحی ممکن است باعث ایجاد مشکل در تولید یا تست نهایی شود.

چک‌لیست کنترل کیفیت قبل از تحویل PCB

برای اطمینان از کیفیت برد مدار چاپی، بهتر است مجموعه‌ای از بررسی‌ها قبل از تحویل نهایی انجام شود.

Checklist تست و کنترل کیفیت PCB:

☑ بررسی ظاهر برد و کیفیت ساخت

☑ کنترل ضخامت برد و لایه‌ها

☑ بررسی مسیرهای مسی

☑ انجام تست مدار باز و اتصال کوتاه

☑ بررسی Viaها و سوراخ‌های متالیزه

☑ تطبیق برد با فایل طراحی

☑ بررسی استانداردهای مورد نیاز پروژه

☑ ثبت نتایج تست و کنترل کیفیت

این بررسی‌ها کمک می‌کنند برد نهایی با کمترین میزان خطا وارد مرحله مونتاژ یا استفاده شود.

جمع‌بندی

تست الکتریکال برد مدار چاپی یکی از مهم‌ترین مراحل کنترل کیفیت در فرآیند تولید PCB است که با بررسی مسیرهای الکتریکی، اتصال‌ها و لایه‌های مختلف برد، از سلامت عملکرد آن اطمینان حاصل می‌کند.

بسیاری از مشکلات مانند مدار باز، اتصال کوتاه یا نقص در Viaها ممکن است بدون انجام تست تخصصی قابل تشخیص نباشند. به همین دلیل، استفاده از روش‌هایی مانند Flying Probe و Bed of Nails به تولیدکنندگان کمک می‌کند تا قبل از مونتاژ قطعات یا ورود محصول به بازار، ایرادهای احتمالی را شناسایی و برطرف کنند.

انتخاب روش مناسب تست به عواملی مانند نوع برد، تعداد تولید، پیچیدگی طراحی و حساسیت کاربرد محصول بستگی دارد. در پروژه‌های صنعتی و حساس، انجام تست الکتریکال می‌تواند نقش مهمی در کاهش هزینه‌های تعمیر، افزایش کیفیت و جلب اعتماد مشتری داشته باشد.

اگر قصد تولید یا سفارش برد مدار چاپی با کنترل کیفیت دقیق را دارید، انتخاب مجموعه‌ای که علاوه بر ساخت PCB، فرآیندهای تست و بررسی کیفیت را نیز انجام دهد، می‌تواند تأثیر زیادی بر نتیجه نهایی پروژه شما داشته باشد.

سوالات متداول درباره تست الکتریکال برد مدار چاپی

آیا همه PCBها نیاز به تست الکتریکال دارند؟

بسته به نوع پروژه، تیراژ تولید و میزان حساسیت محصول متفاوت است؛ اما برای بسیاری از بردهای صنعتی و حرفه‌ای انجام این تست توصیه می‌شود.

هزینه تست الکتریکال PCB چقدر است؟

هزینه تست به عواملی مانند روش تست، تعداد بردها، پیچیدگی طراحی و نوع تجهیزات مورد استفاده بستگی دارد.

تست الکتریکال قبل از مونتاژ انجام می‌شود؟

بله، معمولاً این تست روی برد خام (Bare PCB) و قبل از نصب قطعات الکترونیکی انجام می‌شود.

آیا تست الکتریکال زمان تولید را افزایش می‌دهد؟

این تست ممکن است زمان کوتاهی به فرآیند تولید اضافه کند، اما با جلوگیری از تولید بردهای معیوب، در مجموع باعث صرفه‌جویی در زمان و هزینه می‌شود.

تفاوت تست دستی و تست اتوماتیک PCB چیست؟

در تست دستی بررسی‌ها با دخالت اپراتور انجام می‌شود، اما تست اتوماتیک با دستگاه‌های تخصصی سرعت و دقت بالاتری دارد.

آیا تست الکتریکال برای بردهای نمونه هم لازم است؟

برای نمونه‌های اولیه، استفاده از روش‌هایی مانند Flying Probe می‌تواند به شناسایی مشکلات طراحی و تولید کمک کند.

آیا تست الکتریکال کیفیت قطعات روی برد را بررسی می‌کند؟

خیر، این تست بیشتر سلامت مسیرها و اتصالات الکتریکی PCB را بررسی می‌کند. بررسی قطعات معمولاً با روش‌های دیگری انجام می‌شود.

آیا امکان تست بردهای چندلایه وجود دارد؟

بله، تست الکتریکال یکی از روش‌های اصلی بررسی صحت ارتباطات در بردهای چندلایه است.

نتیجه تست الکتریکال چگونه مشخص می‌شود؟

معمولاً سیستم تست نتیجه را به‌صورت تأیید (Pass) یا رد (Fail) نمایش می‌دهد و در صورت وجود مشکل، محل تقریبی خطا مشخص می‌شود.

بهترین روش تست PCB کدام است؟

روش مناسب به نوع پروژه بستگی دارد. Flying Probe برای نمونه‌سازی و تیراژ کم و Bed of Nails برای تولید انبوه معمولاً انتخاب‌های رایج‌تری هستند.

نوشته های مشابه

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

دکمه بازگشت به بالا
Call Now Button
