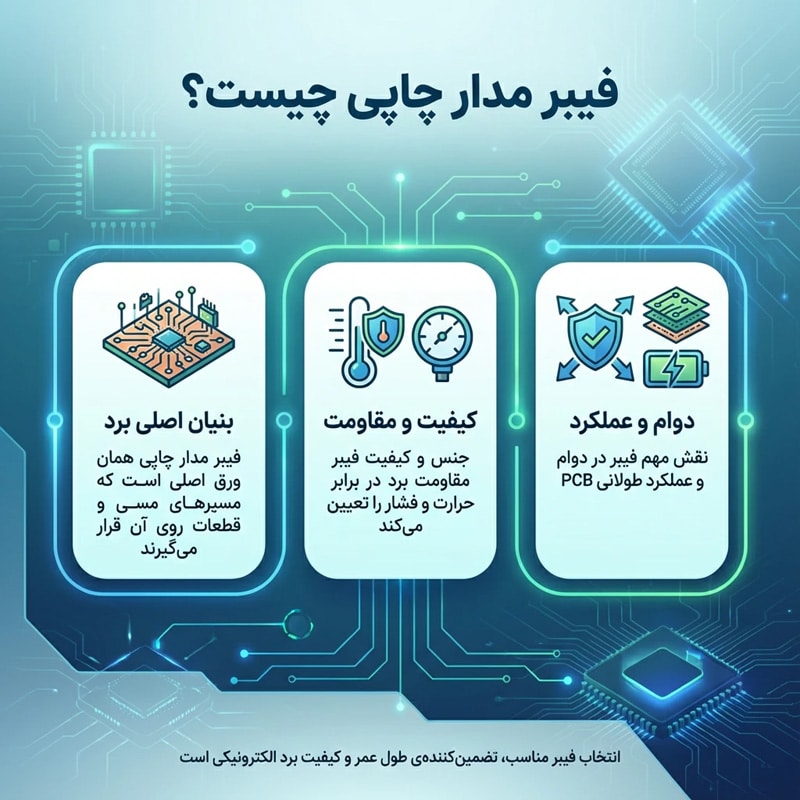

فیبر مدار چاپی چیست؟ و چرا در ساخت PCB اهمیت دارد؟

فیبر مدار چاپی همان ورق اصلی است که مسیرهای مسی و قطعات روی آن قرار می‌گیرند و پایه ساخت هر برد الکترونیکی محسوب می‌شود. جنس و کیفیت این فیبر می‌تواند تعیین کند که مدار در برابر حرارت، فشار و کارکرد طولانی چقدر مقاومت دارد. به همین دلیل شناخت فیبر و نقش آن در ساخت PCB برای انتخاب یک برد مطمئن و با دوام اهمیت زیادی دارد.

تعریف فیبر مدار چاپی

فیبر مدار چاپی پایه‌ اصلی ساخت هر برد مدار چاپی است؛ همان ورق سفت و مقاومی که مسیرهای مسی و قطعات روی آن قرار می‌گیرند و امکان شکل‌گیری یک PCB کامل را فراهم می‌کند. اگرچه ظاهرش ساده است، اما نوع جنس، ضخامت و ساختار این فیبر تأثیر زیادی بر عملکرد مدار، مقاومت در برابر حرارت و فشار، و طول عمر برد دارد. فیبر مناسب باعث می‌شود برد هنگام لحیم‌کاری یا کارکرد طولانی دچار خمیدگی، ترک‌خوردگی یا قطع مسیر نشود. در مقابل، استفاده از فیبر بی‌کیفیت می‌تواند کوچک‌ترین حرارت یا رطوبت را به یک مشکل جدی تبدیل کند. به همین دلیل شناخت فیبر، مواد تشکیل‌دهنده‌ آن و تفاوتش با برد نهایی اهمیت زیادی دارد. در ادامه، سه موضوع مهم شامل ساختار فیزیکی فیبر، جنس‌های رایج در بازار و تفاوت فیبر خام با PCB کامل را بررسی می‌کنیم تا تصویر واضح‌تری از این بخش کلیدی در ساخت مدارهای الکترونیکی داشته باشید.

ساختار فیزیکی فیبر الکترونیکی

فیبر مدار چاپی از چند لایه تشکیل می‌شود که هر کدام نقش مهمی در استحکام و عملکرد برد دارند. بخش اصلی این ساختار، لایه زیرین یا سابستریت است که پایه و ستون فیبر محسوب می‌شود و معمولاً از مواد مقاوم در برابر حرارت ساخته می‌شود. روی این لایه، یک ورق مسی قرار می‌گیرد که بعداً مسیرهای الکتریکی روی آن حک یا چاپ می‌شوند. در نهایت، برای محافظت از مس، یک لایه پوششی اضافه می‌شود تا از اکسید شدن و آسیب‌های محیطی جلوگیری کند. این ساختار چندلایه کمک می‌کند فیبر سبک، مقاوم و پایدار بماند و هنگام مونتاژ یا لحیم‌کاری، دچار انحنا یا شکست نشود. طراحی لایه‌ها به‌گونه‌ای انجام می‌شود که هم استحکام مکانیکی مدار حفظ شود و هم انتقال جریان به‌صورت دقیق و بدون خطا انجام گیرد.

جنس رایج در بردهای الکترونیکی

مهم‌ترین عامل تعیین‌کننده کیفیت فیبر، جنس آن است. رایج‌ترین جنس مورد استفاده در ساخت PCB، فیبرهای فایبرگلاس با کد FR4 هستند. این فیبر از ترکیب الیاف شیشه و رزین اپوکسی درست می‌شود و مقاومت بسیار خوبی در برابر حرارت، رطوبت و ضربه دارد. به همین دلیل در بیشتر مدارهای حرفه‌ای از آن استفاده می‌شود. در مقابل، برای مدارهای ساده‌تر و کم‌هزینه‌تر، فیبرهای کاغذی یا فنولیک به کار می‌روند که سبک‌تر و ارزان‌ترند، اما در مقابل حرارت طولانی‌مدت استحکام کمتری دارند. انتخاب جنس مناسب عمدتاً به نوع پروژه، کاربرد مدار و شرایط محیط استفاده بستگی دارد. هرچه کیفیت جنس فیبر بیشتر باشد، احتمال خرابی، سوختگی و قطع مسیرهای مسی کاهش پیدا می‌کند و برد عمر طولانی‌تری خواهد داشت.

بیشتر بدانید: طراحی و تولید برد الکترونیکی

تفاوت فیبر با برد نهایی

فیبر و برد الکترونیکی (PCB) شباهت ظاهری دارند اما یک چیز نیستند. فیبر تنها یک صفحه خام است؛ صفحه‌ای بدون مسیر مسی، بدون سوراخ‌کاری و بدون قطعات. اما PCB محصول نهایی است که روی آن مسیرهای مسی طراحی شده، حفره‌کاری انجام شده، قطعات نصب شده و در نهایت پوشش محافظ روی آن قرار گرفته است. به زبان ساده، فیبر ماده اولیه است و PCB نسخه تکمیل‌شده و آماده استفاده. اگر فیبر کیفیت خوبی نداشته باشد، حتی بهترین طراحی مدار هم عملکرد مناسب نخواهد داشت. بنابراین انتخاب یک فیبر استاندارد پایه‌ای‌ترین مرحله در ساخت یک برد پایدار و قابل اعتماد به حساب می‌آید.

نقش فیبر در عملکرد PCB

فیبر مدار چاپی فقط یک صفحه ساده نیست؛ بستر اصلی است که کیفیت آن می‌تواند عملکرد یک مدار را متحول کند. هرچقدر فیبر استانداردتر، متراکم‌تر و مقاوم‌تر باشد، مسیرهای مسی روی آن جریان را دقیق‌تر منتقل می‌کنند و قطعات نیز روی آن با اطمینان‌ بیشتری نصب می‌شوند. از آن‌جایی که فیبر مستقیماً زیر لایه‌های مسی قرار دارد، کوچک‌ترین ضعف در جنس، ضخامت یا مقاومت حرارتی آن می‌تواند باعث سوختگی، قطع مسیر یا حتی خرابی کامل برد شود. به همین دلیل هنگام ساخت PCB، انتخاب فیبر مناسب اولین قدم برای داشتن یک مدار پایدار، کم‌خطا و بادوام است. در ادامه سه نقش اصلی فیبر در انتقال جریان، پایداری حرارتی و افزایش عمر مدار را به شکل ساده و کاربردی توضیح می‌دهیم تا اهمیت این بخش مهم برای شما واضح‌تر شود.

انتقال جریان روی سطح فیبر

مسیرهای الکتریکی روی سطح فیبر رسم می‌شوند و این مسیرها تنها در صورتی می‌توانند جریان را بدون افت یا خطا منتقل کنند که فیبر کیفیت مناسبی داشته باشد. وقتی فیبر از جنس استاندارد و بدون تخلخل ساخته شده باشد، لایه مس به‌خوبی روی آن می‌چسبد و احتمال جدا شدن یا ترک خوردن آن در طول زمان کمتر می‌شود. همچنین سطح صاف و یکنواخت فیبر کمک می‌کند جریان بدون ایجاد مقاومت اضافی عبور کند و نویز الکتریکی کاهش پیدا کند. اگر فیبر کیفیت پایین داشته باشد، هنگام گرم شدن یا حتی در اثر فشار کوچک، مسیرهای مسی از سطح جدا می‌شوند و جریان دچار قطعی یا نوسان می‌شود. بنابراین انتخاب فیبری با چسبندگی مناسب، تراکم ثابت و سطح پایدار، نقش مهمی در انتقال درست جریان و عملکرد دقیق مدار دارد.

پایداری حرارتی و الکتریکی فیبر

یکی از مهم‌ترین ویژگی‌های فیبر خوب، مقاومت بالا در برابر حرارت و پایداری الکتریکی است. در بسیاری از بردهای الکترونیکی، گرما در اثر عبور جریان، کارکرد طولانی‌مدت یا حتی لحیم‌کاری تولید می‌شود. اگر فیبر نتواند این حرارت را تحمل کند، دچار تغییر شکل، سوختگی یا نرم‌شدگی می‌شود و مسیرهای مسی هم در اثر این تغییرات آسیب می‌بینند. از طرف دیگر، فیبر باید از نظر الکتریکی نیز پایدار باشد؛ یعنی هنگام افزایش حرارت یا رطوبت، مقاومت الکتریکی آن تغییر نکند و اتصال‌های غیرمنتظره ایجاد نشود. به همین دلیل فیبرهای باکیفیت مثل FR4 به‌گونه‌ای ساخته می‌شوند که هم تحمل دمای بالا داشته باشند و هم خواص الکتریکی‌شان در شرایط سخت ثابت بماند. این موضوع برای بردهایی که در دستگاه‌های صنعتی یا محیط‌های گرم استفاده می‌شوند اهمیت بیشتری دارد.

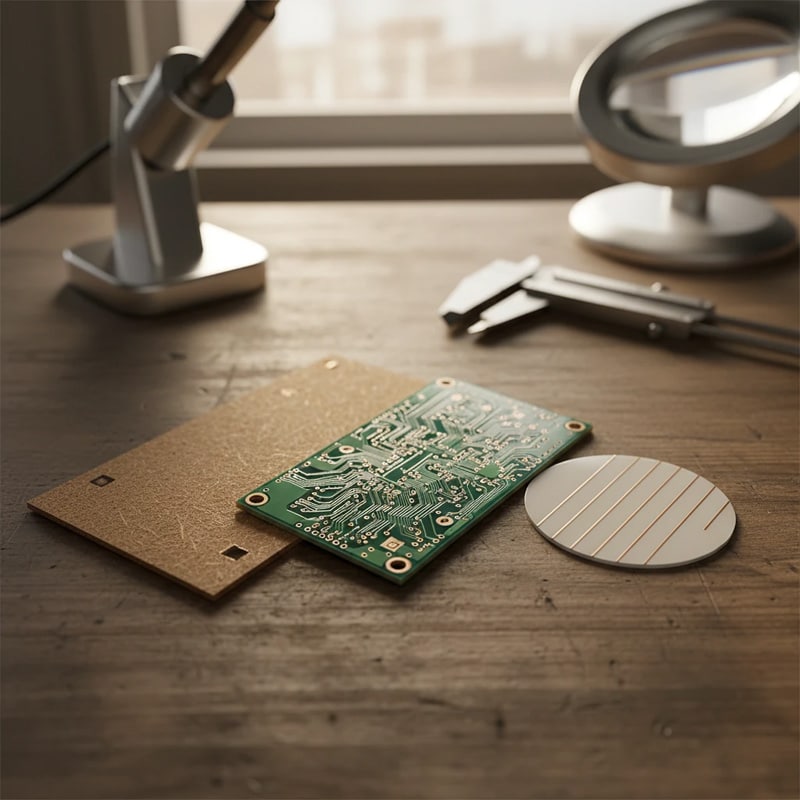

تاثیر فیبر بر عمر مدار

عمر یک مدار الکترونیکی تا حد زیادی به کیفیت فیبر آن وابسته است. اگر فیبر مقاوم، پایدار و با ضخامت استاندارد باشد، مسیرهای مسی در طول زمان کمتر دچار ترک، قطع یا اکسید شدن می‌شوند. همچنین فیبرهای قوی در برابر رطوبت و شوک مکانیکی عملکرد خوبی دارند و اجازه نمی‌دهند برد با یک ضربه کوچک یا تغییر دما آسیب ببیند. در مقابل، فیبرهای ضعیف به‌سرعت خم می‌شوند، لایه مس را از دست می‌دهند و تحمل کارکرد مداوم را ندارند. استفاده از فیبر مناسب باعث می‌شود برد مدت طولانی‌تری سالم بماند، نیاز به تعمیر کاهش پیدا کند و دستگاهی که روی آن نصب شده عملکرد پایدارتر و مطمئن‌تری داشته باشد. به همین دلیل یکی از معیارهای اصلی سازندگان حرفه‌ای، انتخاب فیبرهایی است که عمر مفید مدار را تضمین کنند.

انواع فیبر در بازار الکترونیک

در ساخت بردهای الکترونیکی، فیبر مدار چاپی به شکل‌ها و جنس‌های مختلفی تولید می‌شود تا پاسخگوی نیازهای گوناگون طراحان و صنایع باشد. از مدارهای ساده آموزشی گرفته تا سیستم‌های صنعتی و مخابراتی، هرکدام نوع خاصی از فیبر را نیاز دارند. انتخاب درست بین این فیبرها تأثیر مستقیمی بر کیفیت لحیم‌کاری، تحمل حرارت، انتقال سیگنال و حتی قیمت تمام‌شده برد دارد. سه مدل رایج و پرکاربرد در بازار شامل فیبر کاغذی، فیبر فایبرگلاس و فیبرهای مخصوص فرکانس بالا هستند. در ادامه، ویژگی‌ها، کاربردها و مزایای هر نوع فیبر را به زبان ساده بررسی می‌کنیم تا هنگام خرید یا طراحی برد، بتوان تصمیم درستی گرفت و از اشتباهات رایج در انتخاب جلوگیری کرد.

فیبر کاغذی و کاربرد آن

فیبر کاغذی یکی از انواع قدیمی و اقتصادی فیبر مدار چاپی است که معمولاً از ترکیب کاغذ آغشته به رزین فنولیک ساخته می‌شود. این نوع فیبر سبک، ارزان و برای مدارهای ساده یا آموزشی گزینه‌ای مناسب محسوب می‌شود. چون در برابر حرارت‌های بالا یا رطوبت مقاومت محدودی دارد، معمولاً در دستگاه‌های کم‌مصرف یا پروژه‌های موقتی استفاده می‌شود؛ مثل مدارهای تغذیه کوچک، اسباب‌بازی‌ها یا کیت‌های آموزشی.

سطح فیبر کاغذی معمولاً قهوه‌ای‌رنگ است و نسبت به فایبرگلاس سختی کمتری دارد، به همین دلیل هنگام برش یا سوراخ‌کاری با ابزارهای ساده هم به‌راحتی قابل استفاده است. نقطه‌ضعف اصلی آن در تحمل گرماست؛ اگر دمای لحیم زیاد باشد، ممکن است تغییر رنگ بدهد یا حتی لایه مس از سطح جدا شود. با این حال، برای مصارف سبک که نیاز به هزینه کم دارند، هنوز یکی از گزینه‌های اقتصادی و قابل قبول بازار است.

بیشتر بدانید: ویژگی ها و کابردهای PCB

فیبر فایبرگلاس مقاوم حرارت

فیبر فایبرگلاس، که با شناسه‌ی معروف FR4 شناخته می‌شود، پرکاربردترین نوع فیبر در دنیای PCB است. این فیبر از الیاف شیشه فشرده و رزین اپوکسی ساخته شده و ویژگی مهمش مقاومت بالا در برابر حرارت و رطوبت است. بیشتر دستگاه‌های الکترونیکی خانگی، صنعتی و خودرویی از همین نوع فیبر بهره می‌برند. رنگ سبز معروفی که در اکثر بردها می‌بینیم، معمولاً مربوط به همین فیبر است.

خاصیت عایق الکتریکی بالا، استحکام مکانیکی زیاد و قابلیت ثابت ماندن در دمای بالا باعث شده FR4 برای تولید انبوه بردها ایده‌آل باشد. هنگام لحیم‌کاری یا مونتاژ قطعات سطحی (SMD)، این فیبر شکل خود را حفظ کرده و از تخریب یا جدا شدن لایه‌های مس جلوگیری می‌کند. اگرچه قیمت آن نسبت به فیبرهای کاغذی بیشتر است، اما دوام، ایمنی و کیفیت بالای آن، این اختلاف را کاملاً توجیه می‌کند.

فیبرهای فرکانس بالا

در مدارهایی که با سیگنال‌های فرکانس بالا سروکار دارند، مثل تجهیزات مخابراتی، وای‌فای یا رادار، از فیبرهای خاصی استفاده می‌شود که ویژگی الکتریکی‌شان پایدارتر از انواع معمولی است. این فیبرها معمولاً از ترکیباتی مانند تفلون (PTFE)، سرامیک یا رزین‌های ویژه ساخته می‌شوند که تلفات سیگنال را به حداقل می‌رسانند.

برخلاف فیبرهای معمولی، این نوع بُردها قابلیت عبور امواج با حداقل نویز دارند و سرعت انتقال سیگنال را حفظ می‌کنند. با این حال، ساخت و فرآوری آن‌ها هزینه‌برتر است و نیاز به تجهیزات دقیق‌تری دارد.

فیبرهای فرکانس بالا در صنایع نظامی، ماهواره‌ای و تجهیزات مخابراتی پیشرفته به‌کار می‌روند. هرچند در کارهای آموزشی یا پروژه‌های ساده ضرورتی برای انتخاب آن‌ها نیست، اما در پروژه‌های حساس که انتقال پایدار داده اهمیت دارد، بهترین گزینه به شمار می‌آیند.

جدول مقایسه انواع فیبر مدار چاپی

نوع فیبر	مقاومت حرارتی	کاربرد
فیبر کاغذی	کم	پروژه‌های ساده و آموزشی
فایبرگلاس (FR4)	بالا	بردهای عمومی، صنعتی، خانگی
فیبرهای فرکانس‌بالا	بسیار بالا	مخابرات، آنتن، رادار، وای‌فای

معیارهای انتخاب بهترین فیبر

انتخاب بهترین فیبر برای ساخت PCB یکی از عوامل تعیین‌کننده در کیفیت و طول عمر مدارهای الکترونیک است. فیبر مناسب باید بتواند نیازهای حرارتی، مکانیکی و الکتریکی طراحی را پوشش دهد تا عملکرد دستگاه در شرایط مختلف پایدار بماند. مهم‌ترین معیارها شامل ضخامت فیبر، وزن و کیفیت لایه مس، مقاومت در برابر رطوبت، تحمل دما و نوع متریال به‌کاررفته است. هرکدام از این فاکتورها تأثیر مستقیم بر قابلیت لحیم‌کاری، قدرت عبور جریان، استحکام فیزیکی و حتی دقت سیگنال دارند. به عنوان مثال، انتخاب نادرست ضخامت می‌تواند باعث تاب‌برداشتن یا شکنندگی سطح شود، و کیفیت پایین لایه مس احتمال جداشدن مسیرها را افزایش می‌دهد. همچنین در محیط‌های مرطوب یا گرم، استفاده از متریال مقاوم اهمیت بیشتری پیدا می‌کند. در نهایت، انتخاب فیبر باید بر اساس نوع کاربرد، حجم جریان، شرایط کاری و بودجه انجام شود تا محصول نهایی هم از نظر ایمنی و هم از نظر عملکرد در سطح قابل قبول باشد.

ضخامت فیبر و تاثیر آن

ضخامت فیبر یکی از مهم‌ترین معیارهایی است که هنگام انتخاب مواد پایه برای ساخت بردهای الکترونیکی باید به آن توجه کرد. ضخامت مناسب نه‌تنها روی استحکام مکانیکی اثر می‌گذارد، بلکه می‌تواند نحوه عبور جریان، مقدار حرارت قابل تحمل و حتی کیفیت مونتاژ قطعات را تحت تأثیر قرار دهد. در پروژه‌های سبک یا طراحی‌های کم‌فاصله، ضخامت‌های نازک‌تر انتخاب می‌شود تا وزن و حجم کم باقی بماند. اما در مدارهایی که قطعات سنگین‌تر دارند یا جریان بیشتری از مسیرهای مسی عبور می‌کند، فیبرهای ضخیم‌تر عملکرد ایمن‌تری ارائه می‌دهند. ضخامت اشتباه ممکن است باعث تاب‌برداشتن سطح، جدا شدن لایه مس یا ترک خوردن زیر فشار حرارتی شود. انتخاب ضخامت درست باید بر اساس نوع قطعات، حرارت لحیم‌کاری، وزن ماژول‌ها و شرایط کاری انجام شود تا دوام، ایمنی و کیفیت نهایی پروژه تضمین گردد.

وزن مس و کیفیت لایه

وزن مس یا همان ضخامت لایه مسی روی فیبر، نقش مهمی در عملکرد الکتریکی دارد. هرچه وزن مس بیشتر باشد، مسیرهای الکترونیکی می‌توانند جریان بیشتری را بدون افزایش حرارت عبور دهند. این ویژگی در پروژه‌های صنعتی، تغذیه‌های پرقدرت یا طراحی‌هایی که نیاز به ثبات حرارتی دارند اهمیت دوچندان پیدا می‌کند. وزن مس معمولاً با واحد اونس بیان می‌شود و مقدار رایج آن ۱oz و ۲oz است. علاوه بر ضخامت، کیفیت چسبندگی مس به سطح فیبر نیز اهمیت دارد؛ اگر لایه به‌خوبی به بستر نچسبیده باشد، در هنگام لحیم‌کاری یا تحمل حرارت‌های مداوم دچار جداشدگی می‌شود. همچنین سطح مس با کیفیت مناسب، تمیزی بهتر، قابلیت قلع‌پذیری آسان‌تر و کاهش اکسید شدن را به همراه دارد. انتخاب وزن مس باید بر اساس میزان جریان، نوع قطعات نصب‌شده و شرایط کاری مدار انجام شود تا پایداری جریان و عمر دستگاه افزایش یابد.

مقاومت در رطوبت و دما

مقاومت فیبر در برابر رطوبت و دما یکی دیگر از معیارهای مهم برای انتخاب صحیح است. هر فیبر هنگام قرار گرفتن در شرایط محیطی مختلف، رفتار متفاوتی نشان می‌دهد و اگر ماده پایه توانایی تحمل این شرایط را نداشته باشد، عملکرد مدار افت می‌کند. رطوبت می‌تواند دی‌الکتریک را دچار تغییر کند و حتی با نفوذ در لایه‌های داخلی، مسیرها را دچار خوردگی یا اتصال ناخواسته کند. به همین دلیل فیبرهایی مانند FR4 که جذب رطوبت کم دارند، برای استفاده در محیط‌های صنعتی گزینه‌ای قابل اعتماد هستند. از طرف دیگر، تحمل دما نیز تعیین‌کننده است؛ در مراحل لحیم‌کاری، فیبر باید بدون تاب برداشتن یا ایجاد ترک، حرارت را تحمل کند. در تجهیزات پرحرارت یا دستگاه‌هایی که به‌طور مداوم روشن هستند، استفاده از فیبرهایی با پایداری حرارتی بالا ضروری است. انتخاب متریالی با مقاومت مناسب در برابر رطوبت و دما، علاوه بر افزایش طول عمر محصول، دقت عملکرد آن را نیز تضمین می‌کند.

قیمت و کاربردهای فیبر مدار چاپی

قیمت فیبر مدار چاپی بسته به نوع متریال، ضخامت، وزن لایه مس، کیفیت ساخت و مقاومت حرارتی متفاوت است. فیبرهای کاغذی به‌عنوان گزینه اقتصادی شناخته می‌شوند و برای پروژه‌های ساده یا آموزشی انتخاب می‌شوند. در مقابل، فیبرهای فایبرگلاس به دلیل پایداری حرارتی و مکانیکی، قیمت بالاتری دارند اما در پروژه‌های صنعتی ارزش خرید بیشتری ارائه می‌دهند. مدل‌های فرکانس بالا نیز به دلیل ویژگی‌های خاص در انتقال سیگنال و تحمل دما، گران‌ترین دسته محسوب می‌شوند. به همین دلیل، همیشه باید قیمت را در کنار کاربرد واقعی پروژه سنجید تا انتخاب مقرون‌به‌صرفه‌ای انجام شود.

از نظر کاربرد، فیبرها در طیف گسترده‌ای از پروژه‌های الکترونیکی حضور دارند؛ از ساخت مدارهای ساده خانگی تا تجهیزات صنعتی و سیستم‌های مخابراتی. طراحان در پروژه‌های حساس به نویز یا دما، از فیبرهای تخصصی‌تر استفاده می‌کنند، در حالی که برای کارهای ابتدایی یا آموزشی، مدل‌های معمولی کاملاً کافی هستند. در صنایع خودرویی، کنترلی و پزشکی، فیبر باید تحمل شرایط سخت را داشته باشد، به همین دلیل مدل‌های مقاوم‌تر یا چندلایه انتخاب می‌شوند. در نهایت، انتخاب نوع فیبر باید با توجه به ظرفیت جریان، محیط کاری و سطح مهارت انجام شود تا دستگاه عملکرد پایدار و طول عمر مناسب داشته باشد.

سخن آخر

انتخاب فیبر مناسب برای ساخت PCB نقش تعیین‌کننده‌ای در کیفیت نهایی مدارهای الکترونیک دارد. هر نوع فیبر، چه مدل‌های اقتصادی کاغذی و چه نسخه‌های مقاوم فایبرگلاس یا نمونه‌های تخصصی فرکانس بالا، برای هدف مشخصی طراحی شده است و تفاوت آن‌ها در مقاومت حرارتی، وزن مس، نوع متریال و قابلیت تحمل شرایط محیطی معنا پیدا می‌کند. شناخت این ویژگی‌ها کمک می‌کند طراحان، تعمیرکاران یا حتی مبتدی‌ها بتوانند انتخابی هوشمندانه داشته باشند و از هزینه‌های اضافی یا مشکلات عملکردی جلوگیری کنند. قیمت فیبر نیز تابع همین ویژگی‌هاست و هرچه فیبر کیفیت فنی بالاتری ارائه دهد، برای پروژه‌های حساس‌تر مناسب‌تر خواهد بود. در نهایت، اگر نوع فیبر با نیاز واقعی پروژه هماهنگ انتخاب شود، نتیجه کار هم از نظر ایمنی و دوام، و هم از نظر کارایی در سطح مطلوبی قرار می‌گیرد. این رویکرد باعث می‌شود محصول نهایی عمر بیشتری داشته باشد و با کمترین خطا در شرایط واقعی کار کند.
