كاربرد برد مدار چاپی در تجهيزات مخابراتی
در دنیای مخابرات، جایی که سرعت انتقال داده و پایداری ارتباط اهمیت بالایی دارد، برد مدار چاپی به عنوان یکی از عناصر تعیین کننده شناخته میشود. این برد مسیرهایی را شکل میدهد که سیگنال از آن عبور میکند و کیفیت همین مسیر است که مشخص میکند یک دستگاه چگونه داده را دریافت، پردازش و منتقل کند. هر چه کاربرد دستگاه پیچیدهتر باشد، نیاز به بردی دقیقتر و مقاومتر بیشتر میشود. در تجهیزات مخابراتی، طراحی برد مدار چاپی تنها چیدمان قطعات نیست، بلکه مجموعهای از تصمیمهای فنی است که باید هماهنگ با نوع سیگنال، فرکانس کاری، مقدار نویز محیط و توان مصرفی گرفته شود. انتخاب مواد مناسب، تعداد لایهها، نوع مسیرها و کنترل امپدانس بر عملکرد نهایی دستگاه اثر مستقیم دارد. بسیاری از تجهیزات مانند لینکهای رادیویی، روترهای پر سرعت، ماژولهای بی سیم و سیستمهای انتقال مایکروویو زمانی عملکرد واقعی خود را نشان میدهند که برد مدار چاپی آنها درست طراحی و پیاده سازی شده باشد.
فهرست مطالب

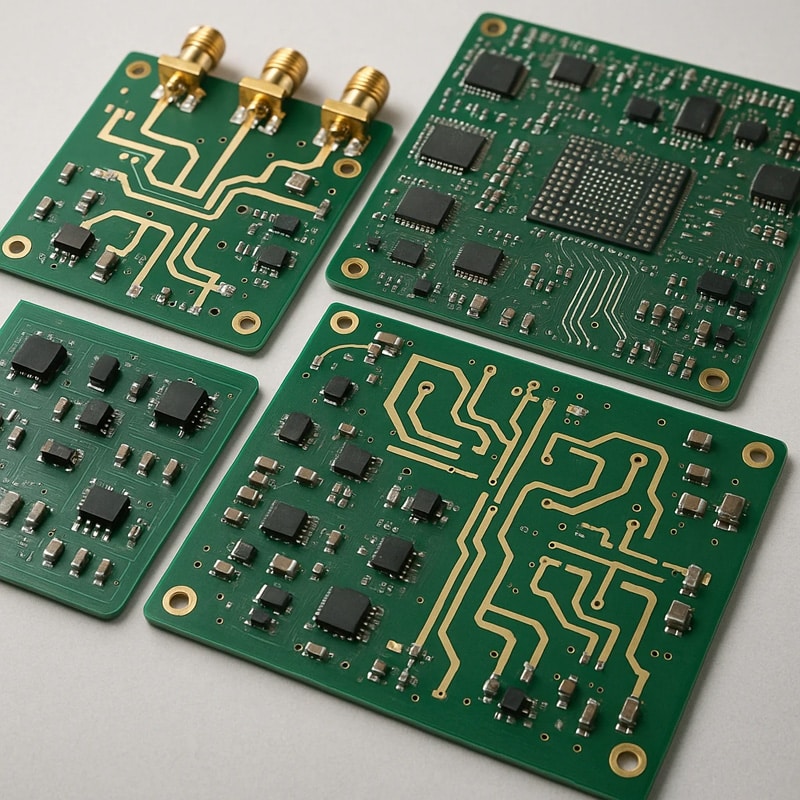

بردهای مدار چاپی در مخابرات
بردهای مدار چاپی ستون اصلی بسیاری از تجهیزات مخابراتی هستند و بخش قابل توجهی از کیفیت ارتباط به نحوه عملکرد همین بردها وابسته است. هر دستگاهی که داده را ارسال یا دریافت میکند، برای انتقال دقیق سیگنالها به مجموعهای از مسیرهای هدایت کننده نیاز دارد و این مسیرها روی برد مدار چاپی شکل میگیرند. در دنیای مخابرات که بخش زیادی از ارتباطات بر پایه فرکانسهای بالا و پردازش سریع انجام میشود، برد باید بتواند سیگنال را با کمترین نویز و کمترین اتلاف عبور دهد. به همین دلیل در بسیاری از تجهیزات حرفهای از بردهای چند لایه، مواد پیشرفته و طراحیهای ویژه برای کنترل امپدانس استفاده میشود. از روترهای پر سرعت و لینکهای رادیویی گرفته تا ماژولهای بی سیم و سیستمهای ردیابی، عملکرد دقیق این بردهاست که تعیین میکند یک ارتباط چقدر پایدار، سریع و قابل اعتماد باشد. به طور کلی شناخت ساختار این بردها و نحوه نقش آفرینی آنها در پردازش سیگنال، درک کاملتری از اهمیت آنها در تجهیزات مخابراتی به ما میدهد.
ساختار بردهای مخابراتی چگونه است؟
بردهای مخابراتی بر اساس نیاز دستگاه و نوع سیگنال طراحی میشوند و معمولاً از چند لایه تشکیل شدهاند تا مسیرهای مختلف سیگنال، توان و کنترل از هم جدا شوند و تداخل به حداقل برسد. لایههای داخلی برای انتقال سیگنالهای حساس طراحی میشوند و جنس آنها بسته به نوع کاربرد میتواند از مواد مختلفی مانند اف آر چهار یا مواد حرفهای مانند راجرز باشد. در بردهای مخابراتی، چیدمان مسیرها، فاصله بین خطوط و ضخامت مسیریابی اهمیت زیادی دارد، زیرا دستگاهها در محدوده فرکانسی بالا کار میکنند و کوچکترین خطا باعث تغییر رفتار سیگنال میشود. وجود محافظ ها و صفحات گرمایی نیز بخشی از ساختار این بردها است تا دستگاه در زمان کارکرد طولانی دچار افت عملکرد نشود. به طور کلی ساختار این بردها به گونهای طراحی میشود که بتوانند هم از نظر مکانیکی مقاوم باشند و هم از نظر الکتریکی عملکردی پایدار ارائه دهند.
نقش بردها در پردازش سیگنال
در تجهیزات مخابراتی، پردازش سیگنال تنها به تراشهها وابسته نیست، بلکه کیفیت و نحوه عبور سیگنال از مسیرهای روی برد نیز نقش مهمی در عملکرد نهایی دارد. برد مدار چاپی مسیرهای اصلی عبور داده را تشکیل میدهد و تعیین میکند سیگنال با چه سرعتی، چه میزان افت و تحت چه میزان نویز منتقل شود. در دستگاههایی مانند لینکهای رادیویی، مودم های حرفهای، کارت های شبکه و ماژول های بی سیم، برد باید مسیرهای دقیق و بدون اختلال فراهم کند تا تراشهها بتوانند داده را به درستی تحلیل کنند. اگر مسیرها طول نامتعادل داشته باشند یا فاصله مناسب با خطوط دیگر رعایت نشود، سیگنال دچار تداخل، تغییر شکل یا تاخیر میشود. به همین دلیل نقش برد در پردازش سیگنال تنها یک بستر فیزیکی نیست، بلکه بخشی از زنجیره پردازش به شمار میرود و تاثیر مستقیم بر سرعت و کیفیت ارتباط دارد.
تاثیر طراحی برد بر کیفیت ارتباط
طراحی برد مدار چاپی در تجهیزات مخابراتی تنها به زیبایی یا نظم ظاهری مربوط نیست، بلکه یکی از عوامل اصلی در حفظ کیفیت ارتباط و کاهش نویز تلقی میشود. هر تغییر کوچک در طول مسیر، زاویهها یا فاصله خطوط میتواند در عملکرد دستگاه تاثیر بگذارد. در محیط هایی که سیگنال با فرکانس بالا منتقل میشود، طراحی برد باید کنترل امپدانس دقیق داشته باشد تا داده بدون بازتاب و افت منتقل شود. انتخاب جنس مناسب، قرار دادن لایه های مخصوص برای کاهش تداخل و استفاده از مسیرهای کوتاه و مستقیم باعث میشود دستگاه بتواند ارتباطی پایدار و سریع برقرار کند. در مقابل اگر طراحی برد ضعیف باشد، سیگنال دچار اختلال، قطع و وصل یا تاخیر میشود. به همین دلیل کیفیت طراحی برد یکی از معیارهای اصلی در ارزیابی عملکرد تجهیزات مخابراتی است و تفاوت بین یک سیستم معمولی و یک سیستم حرفهای را مشخص میکند.

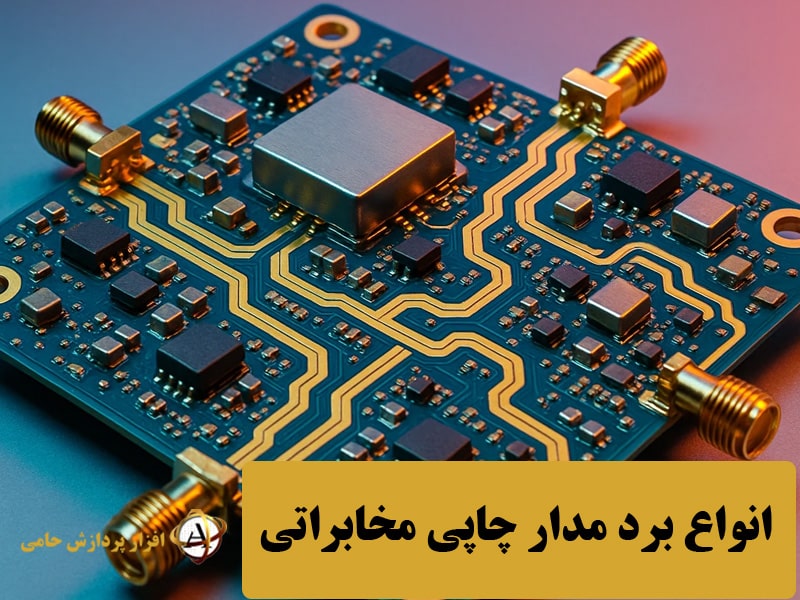

انواع بردهای تخصصی مخابرات
بردهای تخصصی مخابرات برای شرایطی طراحی میشوند که تجهیزات نیاز به سرعت بالا، دقت زیاد و پایداری سیگنال در محیطهای شلوغ و پر نویز دارند. این بردها برخلاف بردهای معمولی فقط برای اتصال قطعات استفاده نمیشوند، بلکه نقش مهمی در کنترل رفتار سیگنال و جلوگیری از افت کیفیت دارند. به همین دلیل در ساخت آنها از مواد پیشرفته استفاده میشود و طراحی مسیرها با دقت میلیمتری انجام میگیرد.
در بسیاری از دستگاههای مخابراتی، مانند لینکهای رادیویی، مودمهای صنعتی و سیستمهای اندازه گیری، این بردها باید توانایی تحمل حرارت و حفظ امپدانس ثابت را داشته باشند. ترکیب جنس مناسب، لایه بندی اصولی و قرارگیری صحیح مسیرهای حساس باعث میشود این بردها عملکرد پایدار و طولانی مدت داشته باشند. همین ویژگیهاست که آنها را به بخش جدایی ناپذیر تجهیزات حرفهای مخابرات تبدیل میکند.
بردهای فرکانس بالا برای ارتباطات
بردهای فرکانس بالا زمانی استفاده میشوند که دستگاه در محدوده های چند صد مگاهرتز تا چند گیگاهرتز کار میکند و کوچک ترین اختلال میتواند خروجی را به طور کامل تغییر دهد. برای حفظ کیفیت سیگنال، این بردها از موادی مانند راجرز ساخته میشوند که ثابت دی الکتریک پایدار و تلفات کم دارند. مسیرهای سیگنال با دقت بسیار بالا طراحی میشوند تا ارتباط بدون نویز و بدون بازتاب برقرار بماند.
در تجهیزات رادیویی، آنتن ها، لینک های نقطه به نقطه و ماژولهای بی سیم، این بردها نقش اصلی در حفظ کیفیت ارتباط دارند. استفاده از لایههای محافظ و طراحی دقیق مسیرهای آر اف کمک میکند دستگاه در شرایط محیطی سخت نیز عملکرد ثابتی داشته باشد. ترکیب این ویژگی ها باعث شده برد های فرکانس بالا بخش کلیدی سیستم های ارتباطی مدرن باشند.
بردهای دیجیتال با سرعت بالا
بردهای دیجیتال با سرعت بالا مخصوص دستگاه هایی هستند که حجم زیادی از داده را با سرعت زیاد پردازش میکنند، مانند سوییچها، روترها و کارت های شبکه. در این بردها چالش اصلی حفظ یکپارچگی سیگنال است، زیرا مسیرهای طولانی و پردازش سریع میتواند باعث تاخیر، نویز و تداخل شود. برای کنترل این موارد، طول مسیرها تطبیق داده میشود و خطوط حساس در لایه های جدا قرار میگیرند.
وجود صفحات گراند گسترده و طراحی چند لایه باعث میشود سیگنالها با کمترین افت منتقل شوند. در کنار این موارد، انتخاب مواد مناسب و کانکتورهای استاندارد نیز اهمیت زیادی دارد، زیرا کوچکترین خطا میتواند سرعت ارتباط را کاهش دهد. این ویژگیها بردهای دیجیتال با سرعت بالا را به گزینهای ضروری برای دستگاههای پیشرفته شبکه تبدیل میکند.
بردهای ترکیبی برای دستگاههای پیشرفته
بردهای ترکیبی زمانی استفاده میشوند که یک دستگاه هم نیاز به بخش آر اف دارد و هم باید پردازش دیجیتال سریع انجام دهد. این بردها معمولاً ترکیبی از ساختارهای فرکانس بالا، دیجیتال و گاهی آنالوگ هستند و طراحی آن ها پیچیدگی زیادی دارد. فاصله گذاری دقیق، لایه بندی اصولی و استفاده از مواد با ثابت دی الکتریک متفاوت از نکات کلیدی این بردهاست.
در رادیوهای حرفهای، مودم های صنعتی، سیستم های مخابراتی پیشرفته و تجهیزات پایش سیگنال، برد های ترکیبی عملکرد دستگاه را در برابر نویز، دما و فشار کاری پایدار نگه میدارند. کیفیت این بردها تعیین میکند دستگاه تا چه اندازه میتواند سریع، دقیق و قابل اعتماد عمل کند. به همین دلیل تولید آنها نیازمند تجربه و دانش تخصصی بالا است.
کاربرد بردها در تجهیزات مخابرات
بردهای مدار چاپی در تجهیزات مخابراتی نقشی فراتر از یک بستر ساده برای قرارگیری قطعات دارند و عملکرد کلی دستگاه تا حد زیادی به کیفیت این بردها وابسته است. در سیستم هایی که سرعت، فرکانس و پایداری سیگنال اهمیت زیادی دارد، طراحی برد تعیین میکند داده با چه کیفیتی دریافت یا ارسال شود. تفاوت بین یک دستگاه معمولی و یک سیستم پیشرفته دقیقاً از همینجا شکل میگیرد.
در تجهیزات مدرن مانند شبکه های نسل پنج، روترهای پر سرعت و سیستم های ماهوارهای، برد باید بتواند شرایط پیچیده را مدیریت کند و در مقابل نویز، دما و فشار کار طولانی مقاوم باشد. به همین دلیل انتخاب مواد، کنترل امپدانس، طراحی مسیرهای کوتاه و لایهبندی اصولی، در کاربردهای مخابراتی اهمیت ویژهای دارد. این ویژگیها باعث میشود تجهیزات بتوانند ارتباطی پایدار، سریع و قابل اعتماد ارائه دهند.
کاربرد بردها در تجهیزات 5G
در سیستم های نسل پنج، سرعت انتقال داده بسیار بالا است و کوچک ترین اختلال در مسیر سیگنال میتواند عملکرد شبکه را تحت تاثیر قرار دهد. به همین دلیل بردهای مورد استفاده در تجهیزات 5G باید از مواد حرفهای و لایه بندی دقیق ساخته شوند تا بتوانند فرکانس های بالا را بدون افت و نویز عبور دهند. این بردها معمولاً ترکیبی از ساختارهای دیجیتال و آر اف هستند و طراحی آنها نیازمند کنترل دقیق امپدانس است.
در ایستگاه های پایه و تجهیزات کاربر، بردها مسیرهای ویژهای برای انتقال سیگنال های میلیمتری دارند و فاصله گذاری بین خطوط باید کاملاً استاندارد باشد. استفاده از صفحات گراند گسترده و لایههای محافظ کمک میکند دستگاه حتی در شرایط آب و هوایی سخت نیز پایداری خود را حفظ کند. این ویژگیها باعث میشود تجهیزات 5G بتوانند سرعت بالا، تاخیر کم و ارتباط پیوسته ارائه دهند.
کاربرد بردها در سیستمهای وای فای
در سیستم های وای فای، برد مدار چاپی نقش مهمی در انتقال سیگنال های رادیویی و پردازش داده دارد. این سیستمها معمولاً در فرکانس های چند گیگا هرتز فعالیت میکنند، بنابراین مسیرهای سیگنال باید با دقت بالا طراحی شوند تا تداخل ایجاد نشود. استفاده از مواد مناسب و کنترل امپدانس کمک میکند سیگنال با کیفیت بیشتری انتقال یابد و سرعت ارتباط در حد مطلوب باقی بماند.
در روترها، اکسس پوینت ها و مودم های بی سیم، برد ها هم وظیفه تقویت سیگنال و هم مدیریت پردازش را بر عهده دارند. طراحی صحیح محل قرارگیری آنتن، فاصلهگذاری مسیرهای حساس و استفاده از لایههای محافظ نقش مهمی در عملکرد دستگاه دارد. این موارد باعث میشود تجهیزات وای فای بتوانند محدوده پوششی بهتر، سرعت بیشتر و کاهش چشمگیر نویز را تجربه کنند.
کاربرد بردها در شبکههای ماهوارهای
شبکههای ماهوارهای در محیط های بسیار چالش برانگیز فعالیت میکنند، به همین دلیل بردهای مورد استفاده در این تجهیزات باید تحمل دمای بالا، لرزش، تشعشع و تغییرات فشار را داشته باشند. مواد مقاوم و پایدار مانند راجرز یا سرامیکی در این بردها استفاده میشود تا سیگنال بدون افت در مسیرهای حساس حرکت کند. در فرکانس های بالا که ارتباط ماهوارهای از آن ها استفاده میکند، کنترل دقیق امپدانس ضروری است.
در گیرنده ها، فرستنده ها و تجهیزات زمینی، بردها وظیفه پردازش داده، فیلترکردن نویز و تقویت سیگنال را بر عهده دارند. طراحی چند لایه و استفاده از صفحات گراند گسترده کمک میکند ارتباط بین دستگاه و ماهواره حتی با وجود فاصله زیاد پایدار بماند. کیفیت این بردها مستقیماً روی سرعت دریافت داده، پایداری ارتباط و دقت عملکرد تجهیزات ماهوارهای تاثیر دارد.
مواد و طراحی بردهای مخابرات
در بردهای مخابراتی، انتخاب مواد و شیوه طراحی تاثیر مستقیم بر کیفیت سیگنال، پایداری ارتباط و عمر مفید دستگاه دارد. مواد مورد استفاده باید توانایی کار در فرکانسهای بالا را داشته باشند و در برابر تغییرات دما، رطوبت و فشار محیطی پایدار بمانند. در بسیاری از تجهیزات حرفهای، نوع ماده تعیین میکند سیگنال با چه مقدار تلفات انتقال پیدا کند و این موضوع روی سرعت و پایداری ارتباط اثر میگذارد.
از سوی دیگر طراحی برد نیز باید با دقت انجام شود. مسیرهای حساس باید کوتاه، مستقیم و دور از منابع نویز قرار بگیرند و چیدمان لایهها باید به گونهای باشد که امپدانس ثابت حفظ شود. ترکیب مواد مناسب و طراحی اصولی کمک میکند دستگاه بتواند در شرایط سخت، عملکردی دقیق و قابل اعتماد ارائه دهد. به همین دلیل مواد و طراحی، دو پایه مهم در ساخت بردهای مخابراتی هستند.
مواد مناسب برای بردهای فرکانس بالا
بردهایی که در فرکانس های بالا کار میکنند نیاز به موادی دارند که تلفات سیگنال در آن ها کم باشد و ثابت دی الکتریک آن ها در طول زمان تغییر نکند. مواد رایج مانند اف آر چهار برای بسیاری از تجهیزات مناسب هستند، اما زمانی که صحبت از سیگنال های چند گیگا هرتز است، موادی مانند راجرز، تفلون و برخی ترکیبات سرامیکی عملکرد بهتری دارند. این مواد باعث میشوند سیگنال با کمترین افت در مسیر حرکت کند.
در سیستم های رادیویی، لینک های نقطه به نقطه و تجهیزات بی سیم، استفاده از مواد پایدار باعث میشود دستگاه در دماهای بالا یا شرایط محیطی سخت دچار کاهش کیفیت نشود. همچنین این مواد امکان طراحی مسیرهای دقیق و کنترل امپدانس را فراهم میکنند و همین ویژگی باعث میشود در تجهیزات حرفهای، انتخاب ماده یکی از مراحل مهم طراحی برد باشد.
کنترل امپدانس در مسیر سیگنال
کنترل امپدانس یکی از حساس ترین بخش های طراحی بردهای مخابراتی است، زیرا کوچکترین تغییر در امپدانس باعث بازتاب سیگنال و کاهش کیفیت ارتباط میشود. برای دستیابی به امپدانس پایدار، ضخامت لایهها، عرض مسیرها و فاصله خطوط باید با دقت محاسبه شود. در بردهای حرفهای معمولاً از لایههای گراند گسترده استفاده میشود تا مسیرهای سیگنال رفتار الکتریکی ثابتتری داشته باشند.
در تجهیزات فرکانس بالا، هر انحراف کوچک میتواند باعث ایجاد نویز، افت توان یا تاخیر در سیگنال شود. به همین دلیل کنترل امپدانس نه تنها برای مسیرهای آر اف بلکه برای سیگنالهای دیجیتال با سرعت بالا نیز اهمیت زیادی دارد. رعایت این نکات به دستگاه کمک میکند ارتباط پایدار و بدون اختلال ارائه دهد و عملکرد کلی سیستم بهبود پیدا کند.
روشهای کاهش نویز در بردهای مخابراتی
نویز یکی از مشکلات اصلی در تجهیزات مخابراتی است و اگر کنترل نشود میتواند کیفیت کل ارتباط را تحت تاثیر قرار دهد. یکی از اولین روشهای کاهش نویز، جدا کردن مسیرهای حساس از مسیرهای توان یا قطعاتی است که حرارت و میدان مغناطیسی تولید میکنند. این جدا سازی باعث میشود سیگنال در مسیر خود کمترین تداخل را تجربه کند.
استفاده از صفحات گراند گسترده، چیدمان صحیح لایهها و قرار دادن فیلترهای مناسب نیز در کاهش نویز موثر هستند. در بردهای حرفهای آر اف، گاهی از شیلدینگ فلزی استفاده میشود تا جلوگیری از نفوذ نویز خارجی کاملتر شود. انتخاب مواد مناسب، مسیرهای کوتاه، و طراحی اصولی کمک میکند برد بتواند حتی در شرایط سخت محیطی عملکردی پایدار و دقیق ارائه دهد. این روشها مجموعاً باعث افزایش کیفیت ارتباط و کاهش خطا در دستگاههای مخابراتی میشوند.
چالشها و انتخاب برد مناسب
طراحی بردهای مخابراتی همیشه با مجموعهای از چالشها همراه است، زیرا این بردها باید در محیط هایی کار کنند که سرعت پردازش، پایداری سیگنال و شرایط حرارتی فشار زیادی به مدار وارد میکند. اگر طراحی یا انتخاب مواد مناسب نباشد، کیفیت ارتباط به شدت کاهش پیدا میکند و دستگاه دچار خطا، افت سرعت یا نویز میشود. به همین دلیل شناخت چالش ها و رعایت معیارهای انتخاب برد، بخش مهمی از طراحی تجهیزات مخابراتی به شمار میرود.
در کاربرد های پیشرفته، بردها باید بتوانند پایداری الکتریکی خود را حفظ کنند و در برابر تغییرات دما، میدان های مغناطیسی و تداخلات محیطی مقاوم بمانند. همین موضوع انتخاب ماده مناسب، طراحی مسیرهای استاندارد و کنترل دقیق امپدانس را ضروری میکند. شناخت این عوامل باعث میشود طراحان بتوانند بردی انتخاب کنند که عملکرد دستگاه را در طولانی مدت پایدار، سریع و قابل اعتماد نگه دارد.
چالشهای حرارتی در بردهای مخابراتی
در بسیاری از تجهیزات مخابراتی، افزایش دما یکی از چالشهای اصلی است زیرا قطعات الکترونیکی هنگام پردازش مداوم، گرمای زیادی تولید میکنند. اگر گرما به درستی مدیریت نشود، هم عملکرد دستگاه کاهش پیدا میکند و هم امکان آسیب دیدن قطعات وجود دارد. به همین دلیل طراحی برد باید شامل مسیرهای مناسب برای انتقال حرارت، استفاده از صفحات گرمایی و حتی شیلد های مخصوص باشد.
در بردهای فرکانس بالا، حرارت زیاد باعث تغییر رفتار سیگنال و ناپایداری امپدانس میشود. همین موضوع میتواند کیفیت ارتباط را مختل کند و باعث ایجاد نویز یا افت توان شود. انتخاب مواد مقاوم در برابر حرارت، قرار دادن قطعات در فاصله مناسب و استفاده از لایههای گراند گسترده، از روش هایی است که به کنترل حرارت کمک میکند. مدیریت صحیح این چالش، عملکرد برد را در شرایط سنگین تضمین میکند.
چالش در سیگنالهای سرعت بالا
سیگنال های سرعت بالا نسبت به تداخل، تاخیر و اختلال بسیار حساس هستند و کوچکترین تغییر در طراحی مسیر میتواند عملکرد آنها را دچار مشکل کند. در این بردها رعایت طول مسیر، فاصله خطوط و کیفیت اتصالها اهمیت زیادی دارد. اگر مسیرهای دیجیتال با سرعت بالا کنار خطوط آر اف یا بخش های پرنویز قرار بگیرند، سیگنال دچار خطا یا تغییر شکل میشود.
در تجهیزات شبکه، سوییچها و روترهای پیشرفته، این چالش بیشتر دیده میشود زیرا حجم زیادی از داده در زمان کوتاه منتقل میشود. برای کنترل این مشکلات، از طراحی چند لایه، صفحات گراند گسترده، مسیرهای متعادل و کنترل امپدانس استفاده میشود. رعایت این اصول باعث میشود سیگنال با کمترین تاخیر و بیشترین دقت انتقال پیدا کند و دستگاه بتواند سرعت واقعی خود را حفظ کند.
معیارهای انتخاب برد مناسب مخابرات
انتخاب برد مناسب برای تجهیزات مخابراتی به عوامل مختلفی وابسته است و هر دستگاه بر اساس نوع کاربرد، نیازهای خاص خود را دارد. یکی از مهم ترین معیارها، نوع ماده است؛ موادی مانند راجرز یا ترکیبات سرامیکی برای سیستم های فرکانس بالا مناسبتر هستند. دومین معیار، پایداری حرارتی و توانایی تحمل شرایط سخت است تا عملکرد دستگاه در دماهای بالا دچار مشکل نشود.
طراحی لایهها، قابلیت کنترل امپدانس، مقاومت در برابر نویز و امکان تولید مسیرهای دقیق نیز از معیارهای مهم انتخاب برد محسوب میشود. علاوه بر این، باید به حجم پردازش و سرعت مورد نیاز دستگاه توجه کرد تا برد بتواند بار کاری را به خوبی مدیریت کند. توجه به این عوامل کمک میکند بردی انتخاب شود که ضمن ارائه کیفیت بالا، برای استفاده طولانی مدت نیز قابل اعتماد باشد.
نتیجه گیری
بردهای مدار چاپی در صنعت مخابرات نقشی اساسی دارند و کیفیت آنها مستقیماً بر سرعت، پایداری و دقت ارتباط تاثیر میگذارد. در این حوزه، انتخاب مواد مناسب، طراحی دقیق مسیرها و کنترل امپدانس تنها چند مورد از موضوعاتی هستند که میتوانند عملکرد دستگاه را متحول کنند. تجهیزات امروزی مانند سامانههای 5G، شبکههای بی سیم و ارتباطات ماهوارهای به بردهایی نیاز دارند که نه تنها تحمل حرارتی بالا داشته باشند، بلکه در برابر نویز و تداخل نیز پایدار عمل کنند.
شناخت انواع بردهای تخصصی، نحوه کار آن ها و چالش های سیگنال های سرعت بالا به طراحان کمک میکند انتخاب آگاهانهتری برای پروژههای مخابراتی داشته باشند. زمانی که مواد مناسب، طراحی اصولی و ویژگی های فنی به درستی کنار هم قرار بگیرند، نتیجه نهایی یک ارتباط پایدار، سریع و قابل اعتماد است. به همین دلیل اهمیت بردهای مخابراتی تنها در ظاهر آنها نیست، بلکه در پشت هر مسیر و لایه، مجموعهای از تصمیمات مهندسی قرار دارد که آینده ارتباطات را شکل میدهد.
سوالات متداول
چرا بردهای فرکانس بالا در مخابرات از مواد معمولی ساخته نمیشوند؟
بردهای فرکانس بالا به موادی نیاز دارند که ثابت دی الکتریک پایدار و تلفات سیگنال بسیار کم داشته باشند. مواد معمولی در برابر دما و رطوبت تغییر رفتار میدهند و همین موضوع باعث افت کیفیت سیگنال و ناپایداری ارتباط میشود. به همین دلیل از موادی مانند راجرز و تفلون استفاده میشود.
آیا طراحی اشتباه مسیرها میتواند باعث قطعی ارتباط شود؟
بله. هرگونه خطای طراحی در مسیرهای آر اف یا دیجیتال سرعت بالا میتواند باعث بازتاب سیگنال، اعوجاج یا ایجاد نویز شود. این مشکل در نهایت کیفیت ارتباط را کاهش میدهد و ممکن است باعث قطعی یا افت عملکرد دستگاه شود. رعایت فاصله خطوط و کنترل امپدانس ضروری است.
چرا کنترل امپدانس در تجهیزات 5G اهمیت بیشتری دارد؟
در سیستمهای 5G سیگنالها در فرکانسهای بسیار بالا حرکت میکنند و کوچکترین ناهماهنگی امپدانس باعث بازتاب شدید و کاهش سرعت ارتباط میشود. کنترل دقیق ضخامت لایهها، عرض مسیر و چیدمان لایهها کمک میکند ارتباط پایدار و پرسرعت حفظ شود.
تفاوت بردهای مخابراتی با بردهای الکترونیکی معمول چیست؟
بردهای مخابراتی تحمل حرارتی بالاتر، حساسیت کمتر به نویز و کنترل دقیقتری بر امپدانس دارند. این بردها برای سیگنالهای سرعت بالا طراحی میشوند و مواد پیشرفتهتری در آنها به کار میرود. بردهای معمول چنین دقت و پایداریای در فرکانسهای بالا ارائه نمیدهند.
چگونه تشخیص دهیم یک برد برای شبکههای ماهوارهای مناسب است؟
بردهای مناسب برای شبکههای ماهوارهای باید در برابر دماهای بالا، رطوبت و تداخل الکترومغناطیسی مقاوم باشند. این بردها معمولاً از مواد کم تلفات ساخته میشوند و مسیرهای آر اف بسیار کوتاه و دقیق دارند. طراحی لایهها و کیفیت لحیمکاری نیز اهمیت زیادی دارد.
آیا استفاده از بردهای چندلایه واقعا کیفیت سیگنال را بهتر میکند؟
در بیشتر تجهیزات مخابراتی بله. بردهای چندلایه امکان ایجاد صفحات گراند گسترده و مسیرهای کوتاهتر را فراهم میکنند. این موضوع باعث کاهش نویز، حفظ امپدانس و افزایش پایداری سیگنال میشود. به همین دلیل در سیستمهای سرعت بالا استفاده از برد چندلایه یک انتخاب استاندارد است.
