تبدیل یک ایده الکترونیکی به یک برد استاندارد و آماده، یک فرآیند تخصصی است که برای موفقیت پروژه باید با دقت و مرحله به مرحله انجام شود:
۱. تعریف ایده و هدف پروژه
هر پروژه موفق با یک ایده و برنامهریزی آغاز میشود. در این مرحله، باید مشخص کنید که مدار مورد نظر چه وظیفهای دارد، چه قطعاتی در آن به کار میروند و ابعاد نهایی برد چقدر خواهد بود.
۲. ترسیم شماتیک
در این مرحله، مهندس الکترونیک نقشه شماتیک مدار را یا روی کاغذ و یا با استفاده از نرمافزار طراحی میکند.
در شماتیک، نحوه اتصال قطعات، شمارهگذاری پایهها و عملکرد هر بخش بهوضوح مشخص میشود.
۳. انتخاب و استفاده از نرمافزار طراحی PCB
برای تسریع، دقت و جلوگیری از خطا، طراحان به نرمافزارهای تخصصی CAD روی میآورند تا بردهای مدار چاپی را طراحی کنند.
در این مرحله، باید کارهای زیر انجام شود:
چیدمان قطعات روی برد (Placement)
طراحی مسیرهای اتصال (Routing)

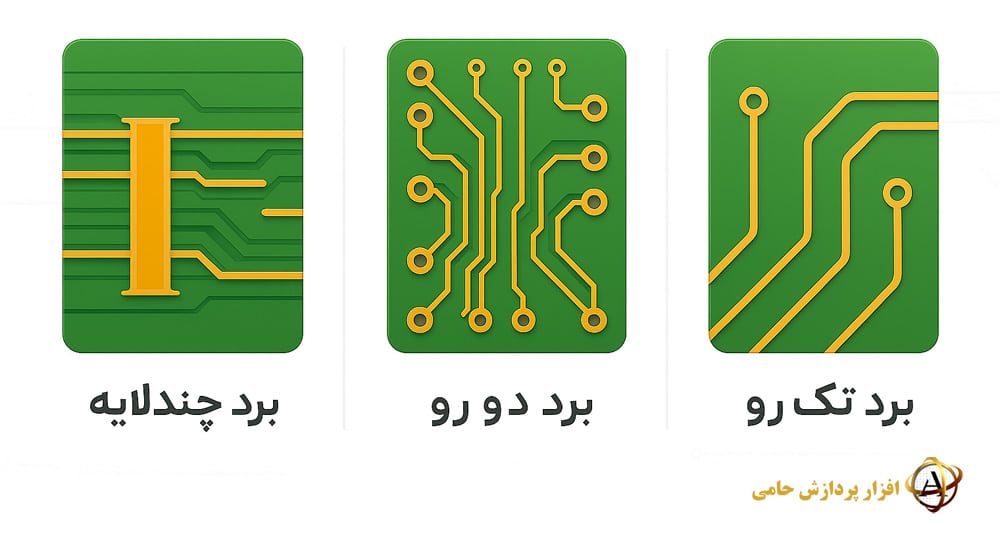

تعیین نوع لایهها (یکرو، دورو یا چندلایه)
نهاییسازی ابعاد و ابردهای مکانیکی.
۴. استخراج فایلهای تولید (Gerber Files)
پس از تأیید طرح، باید فایلهای گرابر (Gerber) که شامل جزئیات دقیق برش، سوراخکاری، مسیرها و اطلاعات چاپ لایهها هستند، استخراج شده و به کارخانه ارسال شوند.
۵. ساخت نمونه اولیه
قبل از اینکه به تولید انبوه بپردازیم، معمولاً یک یا چند نمونه اولیه ساخته و مورد آزمایش قرار میگیرند تا از عملکرد صحیح مدار اطمینان حاصل کنیم.
۶. آمادهسازی مواد خام

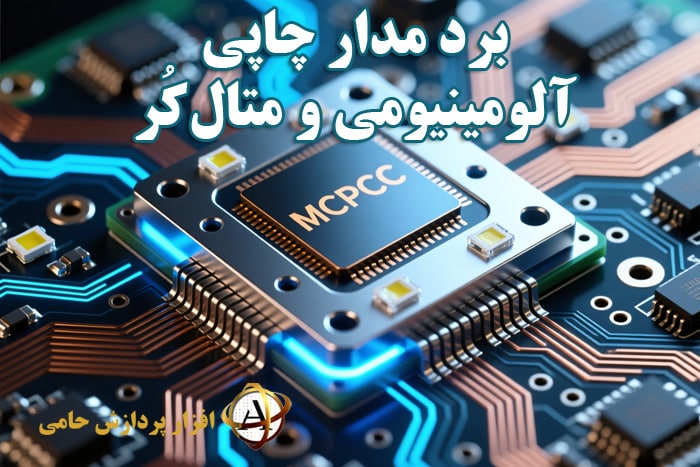

انتخاب نوع متریال (مثل FR-4، آلومینیومی و …) و آمادهسازی آن بر اساس طرح و ابعاد مشخص شده انجام میشود.

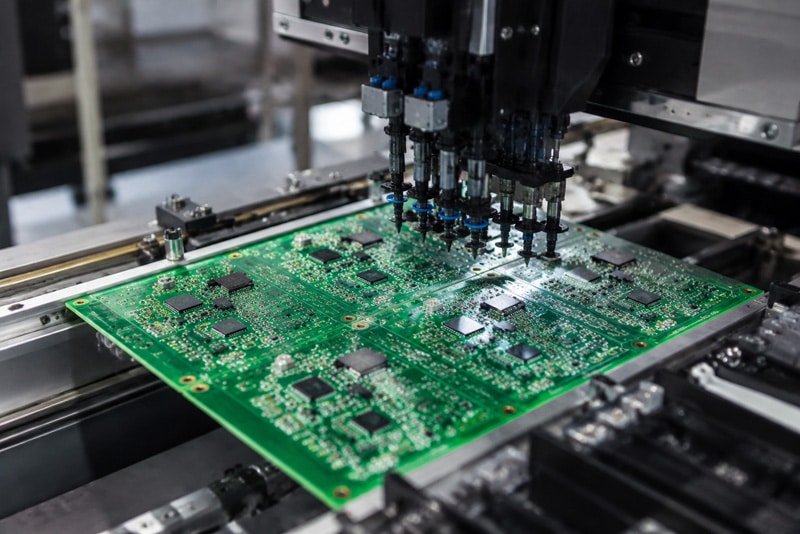

۷. تولید صنعتی PCB
در این مرحله، تولید با استفاده از ماشینآلات تخصصی و دقیق انجام میشود.

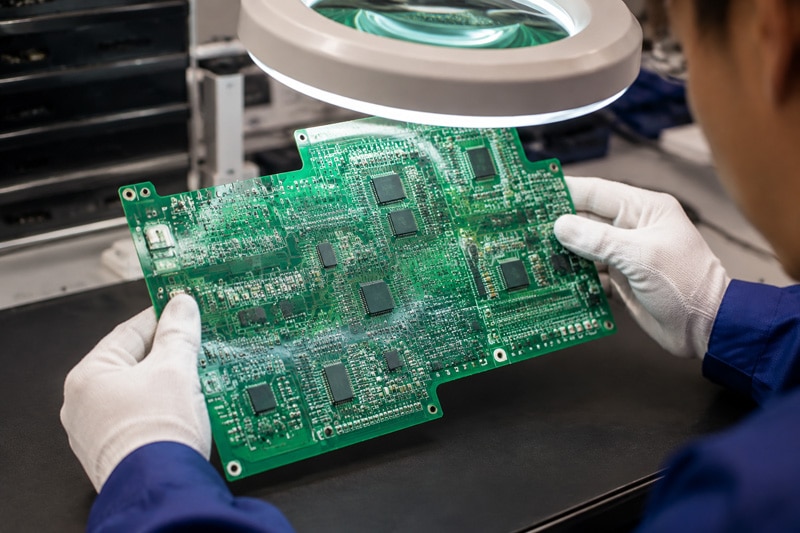

۸. کنترل کیفیت (QC) و تست نهایی
تمامی بردها از نظر ظاهری، ابعاد، اتصال مسیرها و کیفیت انتقال جریان مورد بررسی قرار میگیرند. اگر همه چیز درست باشد، برد نهایی برای مونتاژ ارسال میشود.
