قطعات الکترونیک، اجزایی هستند که در کنار یکدیگر برای ساخت مدارها و تجهیزات الکترونیکی به کار می روند. از یک مقاومت ساده و خازن گرفته تا میکروکنترلر، ترانزیستور، آی سی و سنسور، هر قطعه وظیفه مشخصی در مدار دارد و انتخاب درست آن می تواند روی عملکرد، مصرف انرژی، طول عمر و قابلیت اطمینان دستگاه تاثیر مستقیم بگذارد.

در یک برد الکترونیکی معمولا چندین نوع قطعه در کنار هم قرار می گیرند. بعضی از آنها برای کنترل جریان و ولتاژ استفاده می شوند، برخی وظیفه پردازش اطلاعات را بر عهده دارند و گروهی نیز برای ذخیره انرژی، فیلتر کردن سیگنال یا ایجاد ارتباط بین بخش های مختلف مدار به کار می روند.

شناخت این قطعات فقط برای مهندسان الکترونیک اهمیت ندارد. هنگام طراحی، تعمیر یا تولید یک دستگاه نیز باید بتوان قطعه مناسب را از نظر مشخصات فنی، پکیج، کیفیت و سازگاری با مدار انتخاب کرد.

در ادامه، انواع مهم قطعات الکترونیک، کاربرد آنها و نکاتی که هنگام انتخاب یا تامین آنها باید در نظر گرفت را بررسی می کنیم.

قطعات الکترونیک چیستند و چه کاربردی دارند؟

هر مدار الکترونیکی از مجموعه ای از اجزای مختلف تشکیل شده است که هر کدام بخشی از وظیفه کلی سیستم را انجام می دهند. برای مثال، مقاومت می تواند جریان را محدود کند، خازن انرژی را در خود ذخیره کند و دیود مسیر عبور جریان را کنترل کند.

در مدارهای پیچیده تر، قطعاتی مانند آی سی، میکروکنترلر و پردازنده وظایف پیشرفته تری مانند پردازش اطلاعات، کنترل تجهیزات و اجرای برنامه را انجام می دهند.

کاربرد قطعات را می توان به شکل ساده در چند گروه دید:

• کنترل جریان و ولتاژ: مقاومت، دیود و رگولاتور
• ذخیره و فیلتر انرژی: خازن و سلف
• پردازش و کنترل: آی سی، میکروکنترلر و پردازنده
• سوئیچینگ و تقویت: ترانزیستور، MOSFET و IGBT
• اتصال و ارتباط: کانکتور، سوکت و رله
• اندازه گیری و دریافت اطلاعات: سنسورها و ماژول های مختلف

شناخت وظیفه هر قطعه، اولین قدم برای انتخاب صحیح آن در یک مدار است.

قطعات الکترونیک به چند دسته تقسیم می شوند؟

برای شناخت بهتر این حوزه، قطعات را معمولا بر اساس نحوه عملکرد و کاربرد آنها دسته بندی می کنند. مهم ترین گروه ها شامل قطعات فعال، قطعات غیرفعال و قطعات الکترومکانیکی هستند. در کنار آنها، ماژول ها و تجهیزات ارتباطی نیز در بسیاری از محصولات مدرن استفاده می شوند.

قطعات فعال یا اکتیو چیستند؟

قطعات فعال یا Active معمولا در کنترل، تقویت، سوئیچینگ یا پردازش سیگنال نقش دارند. ترانزیستور، آی سی، میکروکنترلر، پردازنده، MOSFET و IGBT از نمونه های شناخته شده این گروه هستند.

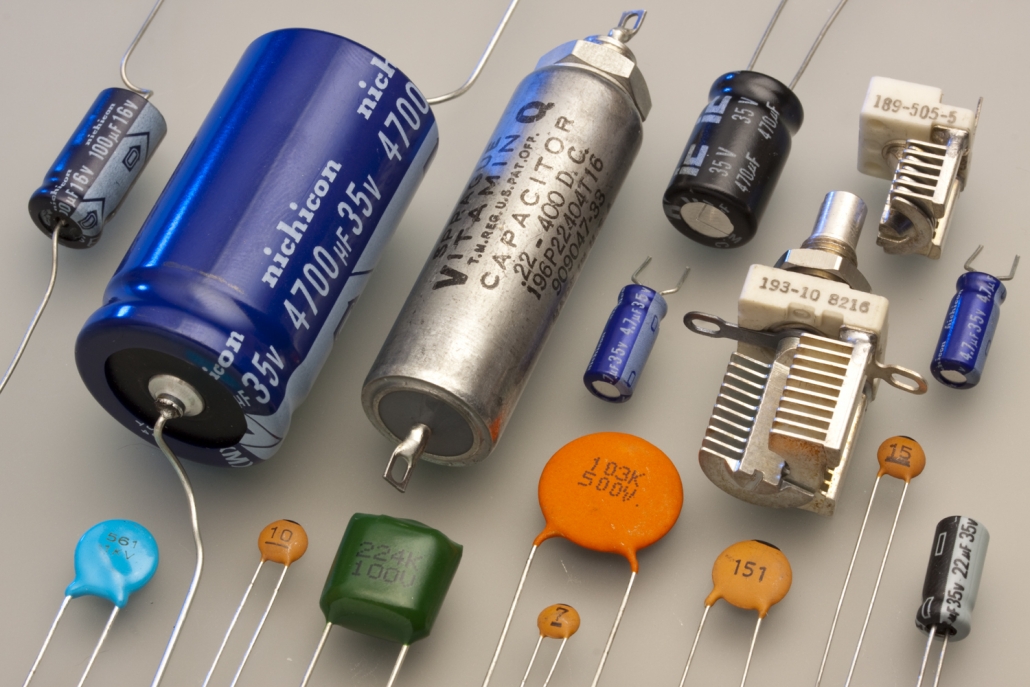

قطعات غیرفعال یا پسیو چیستند؟

قطعات Passive مانند مقاومت، خازن و سلف معمولا برای کنترل، ذخیره یا تغییر رفتار انرژی و سیگنال در مدار استفاده می شوند.

قطعات الکترومکانیکی کدامند؟

رله، کانکتور، سوکت، کلید و ترمینال در این گروه قرار می گیرند. این قطعات معمولا ارتباط فیزیکی یا الکتریکی میان بخش های مختلف مدار را برقرار می کنند.

ماژول ها چه کاربردی دارند؟

ماژول ها مجموعه ای آماده از چند قطعه هستند که برای یک عملکرد مشخص طراحی شده اند؛ مانند ماژول Wi-Fi، GPS، GSM، Bluetooth یا ماژول های تغذیه.

مهم ترین قطعات الکترونیک کدامند؟

شناخت قطعات پرکاربرد، پایه درک عملکرد بیشتر مدارهای الکترونیکی است. هر قطعه برای یک وظیفه مشخص طراحی شده و انتخاب آن باید با نیاز مدار، ولتاژ، جریان، توان و شرایط کاری هماهنگ باشد.

در ادامه، مهم ترین قطعاتی را بررسی می کنیم که در بردهای الکترونیکی، تجهیزات صنعتی و محصولات مصرفی کاربرد زیادی دارند.

مقاومت چیست و چه کاربردی دارد؟

مقاومت یا Resistor یکی از پرکاربردترین قطعات مدار است و وظیفه اصلی آن کنترل مقدار جریان و ایجاد افت ولتاژ است. مقدار مقاومت با واحد اهم اندازه گیری می شود و بسته به نیاز مدار، در مقادیر و توان های مختلف انتخاب می شود.

مقاومت ها در مدار برای کارهایی مانند موارد زیر استفاده می شوند:

• محدود کردن جریان
• تقسیم ولتاژ
• تنظیم نقطه کاری ترانزیستور
• کاهش سیگنال
• اندازه گیری جریان با مقاومت شنت

مقاومت SMD و مقاومت پایه دار از انواع رایج این قطعه هستند.

خازن چیست و چه زمانی استفاده می شود؟

خازن یا Capacitor قطعه ای است که توانایی ذخیره انرژی الکتریکی دارد و در مدارهای مختلف برای فیلتر، حذف نویز، تثبیت تغذیه و جداسازی بخش های مختلف سیگنال استفاده می شود.

خازن ها از نظر ساختار و کاربرد انواع مختلفی دارند؛ از جمله:

• خازن سرامیکی
• خازن الکترولیتی
• خازن تانتالیوم
• خازن فیلم

هنگام انتخاب خازن باید ظرفیت، ولتاژ کاری، تلرانس و نوع آن با مدار سازگار باشد.

سلف چیست و چه نقشی در مدار دارد؟

سلف یا Inductor انرژی را در میدان مغناطیسی ذخیره می کند و در برابر تغییرات جریان واکنش نشان می دهد. به همین دلیل در مدارهای تغذیه، فیلترها و مبدل های سوئیچینگ کاربرد زیادی دارد.

سلف را می توان در مواردی مانند این موارد مشاهده کرد:

• فیلتر کردن نویز
• مدارهای DC-DC
• منابع تغذیه سوئیچینگ
• فیلترهای فرکانسی
• مدارهای RF

انتخاب مقدار سلف بدون توجه به جریان مجاز و فرکانس کاری می تواند باعث افت عملکرد یا افزایش حرارت مدار شود.

دیود چیست و چه انواعی دارد؟

دیود قطعه ای نیمه هادی است که جریان را به صورت کنترل شده از خود عبور می دهد و به همین دلیل در مدارهای یکسو سازی، حفاظت و پردازش سیگنال استفاده می شود.

برخی از انواع رایج آن عبارتند از:

• دیود یکسوساز
• دیود زنر
• دیود شاتکی
• LED
• دیود TVS

انتخاب دیود فقط بر اساس شکل ظاهری آن انجام نمی شود و مواردی مانند ولتاژ معکوس، جریان مجاز، سرعت سوئیچینگ و افت ولتاژ نیز اهمیت دارند.

ترانزیستور چیست و چه کاربردی دارد؟

ترانزیستور یکی از قطعات مهم در طراحی مدارهای الکترونیکی است و می تواند برای تقویت سیگنال یا قطع و وصل جریان مورد استفاده قرار گیرد.

ترانزیستورهای BJT و FET دو خانواده شناخته شده هستند و هر کدام ویژگی های متفاوتی دارند. در انتخاب ترانزیستور باید مشخصاتی مانند جریان، ولتاژ، توان تلفاتی، فرکانس کاری و روش کنترل آن بررسی شود.

در بسیاری از بردهای الکترونیکی، ترانزیستور نقش رابط میان یک سیگنال کنترلی و یک بار الکتریکی را بر عهده دارد.

ماسفت چیست و چه تفاوتی با ترانزیستور دارد؟

MOSFET در واقع یکی از انواع ترانزیستورهای اثر میدان است که به دلیل سرعت مناسب و مقاومت پایین در حالت روشن، در مدارهای سوئیچینگ و مدیریت توان کاربرد فراوانی دارد.

در منابع تغذیه، کنترل موتور، مبدل های DC-DC و مدارهای قدرت می توان از MOSFET استفاده کرد.

برای انتخاب آن، مشخصاتی مانند این موارد اهمیت دارد:

• ولتاژ Drain-Source
• جریان مجاز
• مقاومت RDS(on)
• ولتاژ Gate
• توان تلفاتی
• سرعت سوئیچینگ

بنابراین نمی توان صرفا بر اساس آمپر نوشته شده روی مشخصات، یک MOSFET را جایگزین مدل دیگر کرد.

آی سی چیست و چه کاری انجام می دهد؟

آی سی یا Integrated Circuit مجموعه ای از عناصر الکترونیکی است که در یک تراشه کوچک قرار گرفته اند و برای انجام یک یا چند وظیفه مشخص طراحی شده اند.

آی سی ها دامنه بسیار گسترده ای دارند و می توانند برای کنترل توان، تقویت سیگنال، پردازش داده، ارتباطات، تبدیل سیگنال و کنترل تجهیزات استفاده شوند.

برای انتخاب یک آی سی، Part Number اهمیت زیادی دارد؛ زیرا حتی دو قطعه با ظاهر مشابه ممکن است از نظر عملکرد، پین بندی یا مشخصات الکتریکی کاملا متفاوت باشند.

میکروکنترلر و پردازنده چه تفاوتی دارند؟

میکروکنترلر یا MCU معمولا مجموعه ای از پردازنده، حافظه و واحدهای جانبی مانند ورودی و خروجی، تایمر و ارتباطات را در یک تراشه ارائه می دهد. به همین دلیل برای کنترل تجهیزات و اجرای برنامه های تعبیه شده بسیار مناسب است.

پردازنده یا MPU بیشتر برای انجام پردازش های پیچیده استفاده می شود و معمولا در یک سیستم به حافظه و اجزای جانبی بیشتری نیاز دارد.

انتخاب میان این دو به نوع پروژه، قدرت پردازش مورد نیاز، مصرف انرژی، حافظه، رابط های ارتباطی و هزینه بستگی دارد.

رگولاتور چیست؟

رگولاتور برای ایجاد یا حفظ یک ولتاژ مشخص در مدار استفاده می شود. این قطعه در بخش تغذیه بسیاری از بردها وجود دارد و وظیفه آن کمک به تامین ولتاژ پایدار برای سایر اجزای مدار است.

رگولاتورها به طور کلی در دو گروه خطی و سوئیچینگ دیده می شوند. رگولاتور خطی ساختار ساده تری دارد، در حالی که نوع سوئیچینگ در بسیاری از کاربردها بازده بالاتری ارائه می دهد.

رله چیست و کجا استفاده می شود؟

رله یک کلید الکتریکی کنترل شونده است که امکان کنترل یک مدار با استفاده از مدار دیگری را فراهم می کند. این قطعه زمانی کاربرد دارد که بخواهیم یک سیگنال کنترلی، بار دیگری را روشن یا خاموش کند.

رله ها در تجهیزات صنعتی، تابلوهای کنترل، سیستم های حفاظتی و برخی تجهیزات الکترونیکی استفاده می شوند.

فیوز چه کاربردی دارد؟

فیوز برای حفاظت مدار در برابر جریان بیش از حد استفاده می شود. اگر جریان از محدوده مشخصی عبور کند، بخش حفاظتی فیوز عمل کرده و مسیر جریان را قطع می کند.

انتخاب فیوز باید بر اساس جریان نامی، ولتاژ، سرعت عملکرد و نوع بار انجام شود. فیوز مناسب می تواند از آسیب دیدن قطعات حساس و گسترش خرابی در مدار جلوگیری کند.

LED و قطعات نوری چه کاربردی دارند؟

LED نوعی قطعه نیمه هادی نورده است که با عبور جریان، نور تولید می کند. علاوه بر استفاده برای نمایش وضعیت دستگاه، LED ها در روشنایی، نمایشگرها، تجهیزات نوری و مدارهای نشانگر کاربرد دارند.

در هنگام انتخاب LED باید مواردی مانند رنگ یا طول موج، جریان کاری، ولتاژ مستقیم، شدت نور و نوع پکیج بررسی شود.

کریستال و اسیلاتور چه نقشی در مدار دارند؟

بسیاری از مدارهای دیجیتال برای زمان بندی دقیق به یک مرجع فرکانسی نیاز دارند. کریستال و اسیلاتور می توانند این مرجع را فراهم کنند و در مدارهای میکروکنترلر، ارتباطات، تجهیزات دیجیتال و سیستم های پردازشی به کار می روند.

فرکانس کاری، دقت، پایداری و شرایط محیطی از مشخصاتی هستند که هنگام انتخاب این قطعات اهمیت دارند.

کانکتور و سوکت چه کاربردی دارند؟

کانکتورها و سوکت ها برای ایجاد اتصال الکتریکی میان برد، سیم، کابل یا بخش های مختلف یک دستگاه استفاده می شوند. نوع اتصال، تعداد پایه ها، جریان قابل تحمل، روش نصب و شرایط محیطی در انتخاب آنها اهمیت دارد.

در تولید تجهیزات صنعتی، انتخاب کانکتور مناسب فقط به تعداد پایه محدود نمی شود و باید دوام مکانیکی و قابلیت اطمینان اتصال نیز بررسی شود.

تفاوت قطعات اکتیو و پسیو چیست؟

یکی از ساده ترین روش ها برای شناخت قطعات الکترونیک، تقسیم آنها به دو گروه اکتیو یا فعال و پسیو یا غیرفعال است. این دسته بندی بیشتر بر اساس نحوه عملکرد قطعه در مدار انجام می شود.

قطعات اکتیو معمولا در پردازش، تقویت، سوئیچینگ یا کنترل سیگنال نقش دارند، در حالی که قطعات پسیو بیشتر برای محدود کردن جریان، ذخیره انرژی، فیلتر کردن و تغییر رفتار سیگنال استفاده می شوند.

البته این تقسیم بندی به تنهایی برای انتخاب قطعه کافی نیست و مشخصات فنی هر قطعه باید جداگانه بررسی شود.

قطعات اکتیو چه ویژگی هایی دارند؟

قطعات فعال معمولا در عملکرد خود به شرایط الکتریکی مدار وابسته هستند و می توانند روی سیگنال یا جریان تاثیر بگذارند. ترانزیستورها برای تقویت یا سوئیچینگ و آی سی ها برای انجام وظایف پیچیده تر استفاده می شوند.

میکروکنترلرها، پردازنده ها، رگولاتورها و بسیاری از قطعات نیمه هادی نیز در این گروه قرار می گیرند.

قطعات پسیو چه ویژگی هایی دارند؟

قطعات غیرفعال معمولا انرژی را تولید یا پردازش نمی کنند، بلکه آن را محدود، ذخیره، منتقل یا فیلتر می کنند. مقاومت، خازن و سلف نمونه های اصلی این گروه هستند.

به عنوان مثال، یک مقاومت می تواند جریان را محدود کند و یک خازن می تواند برای حذف نوسانات ناخواسته در مسیر تغذیه مورد استفاده قرار گیرد.

آیا دیود جزو قطعات اکتیو است یا پسیو؟

دسته بندی دیود در منابع مختلف ممکن است متفاوت بیان شود و دلیل آن تفاوت در تعریف «قطعه فعال» است. دیود یک قطعه نیمه هادی است که رفتار غیر خطی دارد و جریان را به شکل مشخصی هدایت می کند.

در طراحی مدار، مهم تر از نام گذاری، شناخت مشخصات واقعی دیود است؛ مانند جریان مجاز، ولتاژ معکوس، افت ولتاژ و سرعت عملکرد.

برای آشنایی بیشتر با ساختار و کاربرد این قطعه، می توانید مقاله «دیود چیست و چه کاربردی دارد؟» را مطالعه کنید.

قطعات SMD و DIP چه تفاوتی دارند؟

قطعات الکترونیکی از نظر روش نصب روی برد نیز تفاوت دارند. دو شکل بسیار رایج، SMD و DIP هستند.

قطعات SMD مستقیما روی سطح PCB قرار می گیرند و معمولا ابعاد کوچکتری دارند. در مقابل، قطعات DIP دارای پایه هایی هستند که از سوراخ های ایجاد شده روی برد عبور می کنند.

انتخاب بین این دو روش به طراحی برد، فضای موجود، نوع مونتاژ و ویژگی های قطعه بستگی دارد.

قطعات SMD چیستند؟

SMD مخفف Surface Mount Device است. در این روش، قطعه روی سطح برد نصب می شود و پایه های آن معمولا به پدهای مسی روی PCB متصل می شوند.

مزیت های مهم SMD عبارتند از:

• امکان طراحی بردهای کوچک تر
• مناسب بودن برای مونتاژ اتوماتیک
• امکان قرار دادن تعداد بیشتری قطعه در فضای محدود
• مناسب برای بسیاری از محصولات الکترونیکی مدرن

البته اندازه کوچک بعضی پکیج های SMD می تواند تعمیر و مونتاژ دستی را دشوارتر کند.

قطعات DIP چیستند؟

DIP یا Dual In-line Package یکی از انواع قطعات پایه دار است که پایه های آن در دو ردیف قرار دارند و از سوراخ های PCB عبور می کنند.

این قطعات هنوز در برخی مدارهای آموزشی، نمونه سازی، تعمیرات و پروژه هایی که دسترسی آسان به پایه ها اهمیت دارد استفاده می شوند.

SMD بهتر است یا DIP؟

هیچ کدام همیشه انتخاب بهتر نیستند. انتخاب مناسب به کاربرد پروژه بستگی دارد.

هنگام انتخاب قطعات الکترونیک به چه مشخصاتی توجه کنیم؟

انتخاب قطعه فقط با جستجوی نام آن انجام نمی شود. دو قطعه ممکن است از نظر ظاهر شبیه باشند اما از نظر ولتاژ، جریان، پکیج یا عملکرد تفاوت زیادی داشته باشند.

به همین دلیل، پیش از سفارش بهتر است مشخصات قطعه در دیتاشیت بررسی و با نیاز مدار تطبیق داده شود.

مهم ترین موارد عبارتند از:

• Part Number: شناسه دقیق مدل قطعه
• ولتاژ کاری: محدوده ولتاژی که قطعه برای آن طراحی شده است
• جریان مجاز: مقدار جریانی که قطعه می تواند تحمل کند
• توان: میزان توان قابل تحمل یا مصرف قطعه
• تلرانس: محدوده مجاز تغییر مقدار مشخصه
• پکیج: شکل و ابعاد فیزیکی قطعه
• دمای کاری: محدوده دمای مجاز عملکرد
• فرکانس کاری: برای قطعات و مدارهای وابسته به فرکانس
• نوع نصب: SMD یا پایه دار

پارت نامبر چیست و چرا اهمیت دارد؟

پارت نامبر، شناسه دقیق یک قطعه در کاتالوگ سازنده است. این شناسه می تواند تفاوت هایی مانند پکیج، محدوده دمایی، تلرانس، ولتاژ یا حتی نسخه محصول را مشخص کند.

به همین دلیل، هنگام خرید برای تولید PCB بهتر است به جای گفتن «یک آی سی مشابه» یا «یک مقاومت با همین مقدار»، مدل دقیق مورد نیاز در BOM مشخص شود.

دیتاشیت را چگونه بررسی کنیم؟

دیتاشیت، مرجع اصلی برای شناخت مشخصات فنی قطعه است. قبل از جایگزین کردن یک قطعه یا سفارش تعداد بالا، باید اطلاعات آن با نیاز مدار مقایسه شود.

مهم ترین بخش هایی که معمولا باید بررسی شوند عبارتند از:

• Electrical Characteristics
• Absolute Maximum Ratings
• Pin Configuration
• Package Information
• Operating Conditions
• Recommended Application

این بررسی ساده می تواند از انتخاب قطعه نامناسب و ایجاد مشکل در مرحله مونتاژ یا تست برد جلوگیری کند.

پکیج قطعه چه تاثیری در طراحی دارد؟

پکیج فقط ظاهر قطعه نیست؛ ابعاد، نحوه قرارگیری پایه ها و روش اتصال آن به PCB را مشخص می کند. تغییر پکیج ممکن است باعث تغییر Footprint روی برد شود و در بعضی موارد نیاز به اصلاح طراحی PCB ایجاد کند.

به همین دلیل، هنگام جایگزینی قطعه باید علاوه بر مشخصات الکتریکی، پکیج، Pinout و Footprint نیز بررسی شوند.

قطعات الکترونیک اصل را چگونه از تقلبی تشخیص دهیم؟

تشخیص اصالت قطعات الکترونیک همیشه فقط با نگاه کردن به ظاهر آنها امکان پذیر نیست. بعضی قطعات تقلبی از نظر شکل، نوشته روی بدنه و حتی بسته بندی شباهت زیادی به نمونه اصلی دارند. به همین دلیل، برای خرید قطعات حساس یا تعداد بالا باید چند معیار را همزمان بررسی کرد.

مهم ترین مواردی که قبل از تایید قطعه باید بررسی شوند عبارتند از:

• نام سازنده و Part Number
• وضعیت بسته بندی و لیبل
• کیفیت چاپ و کد درج شده روی قطعه
• تطابق مشخصات با دیتاشیت
• Date Code و Lot Number
• پکیج و شکل ظاهری قطعه
• امکان تست نمونه پیش از خرید عمده

قیمت بسیار پایین نیز به تنهایی دلیل قطلبی بودن نیست، اما اگر اختلاف قیمت غیر عادی باشد، بهتر است مسیر تامین و اصالت کالا با دقت بیشتری بررسی شود.

چرا قطعات تقلبی برای تولید برد خطرناک هستند؟

مشکل قطعه تقلبی فقط خراب شدن همان قطعه نیست. اگر قطعه نامناسب وارد خط تولید شود، ممکن است برد در مرحله تست عملکرد با مشکل مواجه شود یا خرابی آن بعد از تحویل محصول به مشتری مشخص شود.

این موضوع در قطعاتی مانند آی سی، MOSFET، ترانزیستور، رگولاتور و قطعات قدرت اهمیت بیشتری دارد؛ زیرا اختلاف مشخصات واقعی با مقدار درج شده می تواند عملکرد کل مدار را تحت تاثیر قرار دهد.

پارت نامبر و Date Code چه اطلاعاتی می دهند؟

پارت نامبر، مدل دقیق قطعه را مشخص می کند؛ اما برای بررسی یک محموله، اطلاعات دیگری مانند Date Code و Lot Number نیز می توانند مفید باشند. این اطلاعات به شناسایی سری تولید و زمان ساخت قطعه کمک می کنند.

بنابراین هنگام خرید عمده، بهتر است اطلاعات روی بسته بندی و خود قطعه با اطلاعات سفارش و مشخصات سازنده تطبیق داده شود.

در سفارش قطعات حساس و گران قیمت، بررسی پارت نامبر، Date Code، بسته بندی و مشخصات ظاهری اهمیت زیادی دارد. برای آشنایی بیشتر با روش های بررسی اصالت، می توانید راهنمای تشخیص قطعات الکترونیک اصل از تقلبی را مطالعه کنید.

برای خرید قطعات الکترونیک چه نکاتی را بررسی کنیم؟

خرید یک قطعه برای نمونه سازی با تامین قطعات مورد نیاز یک خط تولید تفاوت دارد. در خرید تعداد بالا، علاوه بر قیمت باید موجودی، زمان تامین، پارت نامبر، کیفیت، بسته بندی و امکان تکرار سفارش نیز بررسی شود.

قبل از ثبت سفارش بهتر است این اطلاعات مشخص باشند:

• Part Number دقیق
• تعداد مورد نیاز
• برند مورد نظر
• پکیج قطعه
• مشخصات فنی اصلی
• زمان مورد نیاز برای تحویل
• شرایط بسته بندی
• امکان ارائه قطعه جایگزین

در خرید صنعتی، ارزان ترین گزینه همیشه بهترین گزینه نیست. قطعه ای که قیمت کمتری دارد اما تامین آن ناپایدار است یا مشخصات آن با طراحی سازگار نیست، می تواند هزینه بیشتری به پروژه تحمیل کند.

خرید قطعه بر اساس نام کافی است؟

خیر. عباراتی مانند «مقاومت ۱۰ کیلو»، «ماسفت ۱۰ آمپر» یا «آی سی مبدل ولتاژ» برای سفارش دقیق کافی نیستند. یک مشخصه عمومی ممکن است برای چندین قطعه مختلف مشترک باشد.

برای سفارش دقیق، بهتر است Part Number، برند، پکیج و مشخصات کلیدی مشخص شوند. این کار احتمال ارسال مدل اشتباه را کاهش می دهد.

خرید تکی با خرید عمده چه تفاوتی دارد؟

در خرید تکی، معمولا پیدا کردن سریع یک قطعه اولویت دارد؛ اما در خرید عمده، موضوعاتی مانند قیمت تمام شده، ثبات تامین، یکسان بودن سری قطعات و قابلیت تامین مجدد اهمیت بیشتری پیدا می کنند.

برای تولید مستمر، بهتر است پیش از سفارش حجم بالا، منبع تامین و مشخصات قطعه بررسی شوند تا در سفارش های بعدی با تغییر ناخواسته مدل یا مشخصات مواجه نشوید.

قطعات کمیاب و متوقف شده را چگونه پیدا کنیم؟

گاهی یک پروژه به قطعه ای نیاز دارد که در بازار داخلی موجود نیست، موجودی آن بسیار محدود است یا تولید آن توسط سازنده متوقف شده است. در چنین شرایطی، جستجوی ساده در فروشگاه های داخلی ممکن است نتیجه مناسبی نداشته باشد.

در این مرحله، تامین قطعه باید بر اساس Part Number دقیق و وضعیت چرخه عمر محصول انجام شود.

قطعه Obsolete یعنی چه؟

قطعه Obsolete به محصولی گفته می شود که تولید آن متوقف شده یا سازنده دیگر آن را به عنوان محصول جاری عرضه نمی کند. البته متوقف شدن تولید به معنی غیر قابل استفاده بودن قطعه نیست؛ مسئله اصلی پیدا کردن منبع قابل اعتماد برای تامین آن است.

آیا قطعه جایگزین قابل استفاده است؟

گاهی می توان برای یک قطعه کمیاب، مدل جایگزین پیدا کرد؛ اما جایگزینی صرفا بر اساس شباهت ظاهری یا نزدیک بودن مقدار قطعه قابل انجام نیست.

پیش از تایید جایگزین باید مواردی مانند زیر بررسی شوند:

• Pinout
• Package
• ولتاژ و جریان
• توان
• محدوده دمایی
• سرعت عملکرد
• مشخصات الکتریکی
• سازگاری با مدار

در بعضی پروژه ها، قطعه جایگزین ممکن است بدون تغییر PCB قابل استفاده باشد؛ اما در برخی موارد نیاز به اصلاح طراحی برد وجود دارد.

BOM چیست و چه نقشی در تامین قطعات دارد؟

BOM مخفف Bill of Materials و به معنی فهرست قطعات مورد نیاز برای ساخت یک محصول یا برد الکترونیکی است. این فایل می تواند شامل مقاومت، خازن، آی سی، دیود، ترانزیستور، کانکتور و سایر اجزای مورد استفاده در یک پروژه باشد.

یک BOM دقیق، فقط نام قطعه را مشخص نمی کند؛ بلکه اطلاعاتی مانند مدل، برند، پکیج و تعداد مورد نیاز را نیز در اختیار واحد خرید یا تامین قرار می دهد.

هرچه اطلاعات BOM کامل تر باشد، احتمال خرید اشتباه کمتر می شود و فرآیند استعلام قیمت و تامین قطعات نیز سریع تر پیش می رود.

فایل BOM شامل چه اطلاعاتی است؟

ساختار BOM بسته به نوع پروژه متفاوت است، اما معمولا اطلاعات زیر در آن قرار می گیرد:

• Part Number یا شماره فنی قطعه
• نام و توضیح قطعه
• برند یا Manufacturer
• Package
• تعداد مورد نیاز
• Reference Designator
• قطعه جایگزین در صورت وجود
• توضیحات فنی مورد نیاز

برای مثال، نوشتن «خازن ۱۰ میکروفاراد» برای سفارش تولیدی کافی نیست؛ زیرا ولتاژ، نوع خازن، پکیج و سایر مشخصات نیز می توانند روی انتخاب قطعه تاثیر بگذارند.

چرا BOM دقیق هزینه خرید را کاهش می دهد؟

BOM دقیق باعث می شود قطعات بر اساس نیاز واقعی پروژه استعلام شوند و احتمال خرید مدل اشتباه یا تعداد نامناسب کاهش پیدا کند.

از طرف دیگر، وقتی کل لیست قطعات یک پروژه مشخص باشد، امکان مقایسه قیمت منابع مختلف، بررسی موجودی و پیشنهاد قطعه جایگزین مناسب ساده تر می شود.

به همین دلیل، BOM فقط یک فایل برای واحد خرید نیست؛ بلکه یکی از ابزارهای مهم برای کنترل هزینه و برنامه ریزی تولید برد الکترونیکی محسوب می شود.

چگونه قطعات یک پروژه را بر اساس BOM تامین کنیم؟

برای تامین قطعات یک برد، بهتر است فرآیند از بررسی اطلاعات فنی شروع شود و سپس سراغ قیمت و موجودی برویم.

یک روند مناسب می تواند شامل این مراحل باشد:

1. بررسی Part Number و مشخصات فنی
2. بررسی برند و وضعیت تولید قطعه
3. بررسی موجودی و زمان تامین
4. استعلام قیمت برای تعداد مورد نیاز
5. بررسی امکان استفاده از قطعه جایگزین
6. تایید نهایی قطعات
7. تامین و کنترل محموله

این روش به ویژه زمانی اهمیت دارد که یک پروژه به تعداد زیادی قطعه مختلف نیاز داشته باشد.

آیا می توان برای قطعات BOM جایگزین پیدا کرد؟

در بسیاری از پروژه ها امکان پیدا کردن قطعه جایگزین وجود دارد، اما جایگزینی نباید فقط بر اساس نزدیک بودن مقدار یا ظاهر قطعه انجام شود.

برای تایید یک جایگزین، باید مشخصات الکتریکی و مکانیکی آن با قطعه اصلی مقایسه شود. در بعضی موارد، یک قطعه جایگزین می تواند بدون تغییر در PCB استفاده شود؛ اما در موارد دیگر ممکن است نیاز به تغییر Footprint، مدار یا حتی نرم افزار داشته باشد.

مهم ترین موارد برای مقایسه عبارتند از:

• Pinout
• Package
• ولتاژ و جریان
• توان
• مشخصات عملکردی
• محدوده دمایی
• شرایط کاری
• سازگاری با PCB

چگونه هزینه خرید قطعات الکترونیک را کاهش دهیم؟

کاهش هزینه تامین قطعات فقط با پیدا کردن ارزان ترین فروشنده انجام نمی شود. کیفیت، ثبات موجودی، زمان تحویل و امکان تامین مجدد نیز روی هزینه واقعی پروژه تاثیر دارند.

برای کنترل بهتر هزینه می توان چند راهکار را بررسی کرد:

• خرید بر اساس BOM کامل
• مقایسه چند منبع تامین
• برنامه ریزی برای خرید تیراژ مناسب
• بررسی قطعات جایگزین تایید شده
• جلوگیری از خرید بیش از نیاز
• توجه به هزینه حمل و تامین
• بررسی موجودی پیش از شروع تولید

گاهی انتخاب یک قطعه کمی ارزان تر، به دلیل زمان تحویل طولانی یا ریسک تامین، هزینه نهایی پروژه را افزایش می دهد.

خرید عمده چه تاثیری روی قیمت دارد؟

در بسیاری از موارد، افزایش تعداد سفارش می تواند قیمت هر قطعه را کاهش دهد؛ اما این موضوع به نوع قطعه، برند، موجودی بازار و شرایط تامین بستگی دارد.

در تولید انبوه بهتر است مقدار مورد نیاز برای چند مرحله تولید از قبل مشخص شود تا امکان برنامه ریزی مناسب برای خرید وجود داشته باشد.

انتخاب برند جایگزین چه زمانی منطقی است؟

وقتی قطعه مورد نظر قیمت بالایی دارد، موجودی آن محدود است یا زمان تامین طولانی دارد، بررسی برندهای جایگزین می تواند منطقی باشد.

اما جایگزینی باید توسط فرد فنی و بر اساس دیتاشیت انجام شود. صرفا مشابه بودن نام یا مقدار قطعه، دلیل کافی برای جایگزینی نیست.

چرا خرید از منبع معتبر اهمیت دارد؟

در تامین قطعات، قیمت پایین زمانی ارزشمند است که کیفیت و اصالت کالا نیز قابل اطمینان باشد. یک قطعه نامعتبر ممکن است در ابتدا هزینه کمتری داشته باشد، اما خرابی برد، توقف خط تولید و هزینه تست و تعمیر می تواند هزینه نهایی را چند برابر کند.

به همین دلیل، هنگام انتخاب تامین کننده بهتر است علاوه بر قیمت، منبع تامین، مشخصات قطعه، شرایط کنترل کیفیت و امکان پیگیری سفارش نیز بررسی شود.

تامین قطعات الکترونیک چه ارتباطی با تولید PCB دارد؟

تامین قطعات و تولید برد مدار چاپی دو مرحله جدا از هم نیستند. انتخاب قطعه می تواند روی طراحی PCB، نوع پکیج، Footprint، روش مونتاژ و حتی هزینه تولید تاثیر بگذارد.

اگر قطعه ای در زمان تولید در دسترس نباشد، ممکن است مجبور شوید طراحی را تغییر دهید یا تولید را متوقف کنید. به همین دلیل، بهتر است وضعیت تامین قطعات مهم از همان مراحل اولیه پروژه بررسی شود.

در پروژه هایی که طراحی برد، تامین قطعات و مونتاژ در کنار هم انجام می شوند، هماهنگی این مراحل می تواند احتمال خطا و تاخیر را کاهش دهد.

پس از تامین قطعات، مرحله مونتاژ برد الکترونیکی نیز اهمیت زیادی دارد؛ زیرا نوع قطعات، پکیج آنها و نحوه قرارگیری روی PCB مستقیما با فرآیند مونتاژ ارتباط دارد.

قطعات الکترونیک در چه صنایعی استفاده می شوند؟

تقریبا هر وسیله ای که وظیفه کنترل، پردازش، اندازه گیری، ارتباط یا مدیریت انرژی را بر عهده دارد، به نوعی از قطعات الکترونیک استفاده می کند. تفاوت اصلی بین محصولات مختلف، در نوع قطعات، مشخصات فنی و نحوه قرار گرفتن آنها در مدار است.

برای مثال، یک برد صنعتی ممکن است به قطعاتی با تحمل دمایی و دوام بالا نیاز داشته باشد، در حالی که در یک وسیله مصرفی، ابعاد کوچک و مصرف انرژی اهمیت بیشتری داشته باشد.

تجهیزات صنعتی

در تجهیزات صنعتی از قطعاتی مانند رله، کنتاکتور، سنسور، ترانزیستور قدرت، MOSFET، IGBT، رگولاتور و انواع آی سی های کنترلی استفاده می شود.

در این کاربردها، قابلیت اطمینان، طول عمر، تحمل دما و پایداری قطعه اهمیت زیادی دارد؛ زیرا خرابی یک قطعه ممکن است باعث توقف بخشی از یک خط تولید شود.

تجهیزات پزشکی

تجهیزات پزشکی به قطعات دقیق و قابل اعتماد نیاز دارند. آی سی های پردازشی، سنسورها، مبدل های سیگنال، قطعات تغذیه و میکروکنترلرها در بسیاری از تجهیزات اندازه گیری و کنترلی استفاده می شوند.

در این حوزه، انتخاب قطعه باید بر اساس مشخصات فنی و الزامات پروژه انجام شود و نمی توان تنها قیمت را معیار تصمیم گیری قرار داد.

تجهیزات مخابراتی و ارتباطی

در تجهیزات ارتباطی، قطعاتی مانند میکروکنترلر، پردازنده، آی سی های RF، کریستال، اسیلاتور، ماژول های Wi-Fi، Bluetooth و GPS کاربرد دارند.

در این مدارها، مشخصاتی مانند فرکانس، نویز، سرعت پردازش و کیفیت سیگنال اهمیت بیشتری پیدا می کند.

خودرو و تجهیزات حمل و نقل

در سیستم های الکترونیکی خودرو، قطعات باید بتوانند در شرایطی مانند تغییرات دما، لرزش و نوسانات تغذیه عملکرد مناسبی داشته باشند.

میکروکنترلرها، سنسورها، MOSFET، رگولاتورها، دیودها و کانکتورها از جمله قطعات مورد استفاده در بخش های مختلف این تجهیزات هستند.

تجهیزات هوشمند و اینترنت اشیا

در محصولات هوشمند معمولا ترکیبی از میکروکنترلر، سنسور، ماژول ارتباطی، حافظه، قطعات تغذیه و رابط های ارتباطی استفاده می شود.

در این محصولات، مصرف انرژی، ابعاد PCB، هزینه تولید و قابلیت ارتباط با سایر دستگاه ها از عوامل مهم در انتخاب قطعات هستند.

قطعات الکترونیک چه ارتباطی با مونتاژ PCB دارند؟

انتخاب قطعه باید قبل از شروع تولید برد مدار چاپی مورد توجه قرار گیرد. هر قطعه دارای پکیج، ابعاد، تعداد پایه و Footprint مشخصی است و این ویژگی ها مستقیما روی طراحی PCB تاثیر می گذارند. هر قطعه دارای پکیج، ابعاد، تعداد پایه و Footprint مشخصی است و این ویژگی ها مستقیما روی طراحی PCB تاثیر می گذارند.

برای مثال، اگر یک قطعه SMD با پکیج خاص در طراحی استفاده شود، پدهای PCB باید دقیقا مطابق همان پکیج طراحی شوند. تغییر مدل قطعه در مرحله تامین، بدون بررسی مجدد مشخصات، ممکن است باعث ناسازگاری با برد شود.

از طرف دیگر، نوع قطعات روی روش مونتاژ نیز تاثیر دارد. تعداد زیاد قطعات SMD معمولا برای مونتاژ اتوماتیک مناسب است، در حالی که بعضی قطعات بزرگ یا خاص ممکن است به روش های متفاوتی برای نصب نیاز داشته باشند.

به همین دلیل، بهتر است این سه مرحله با یکدیگر هماهنگ باشند:

انتخاب قطعه ← طراحی PCB ← مونتاژ و تست برد

انتخاب قطعه قبل از طراحی برد چرا مهم است؟

اگر قطعه اصلی پروژه پیش از طراحی مشخص باشد، می توان Footprint، ابعاد، پکیج و شرایط نصب آن را از ابتدا در طراحی PCB در نظر گرفت.

این کار احتمال اصلاح دوباره برد را کاهش می دهد و در پروژه های تولیدی می تواند از هزینه و زمان اضافی جلوگیری کند.

تامین قطعات قبل از شروع تولید چه فایده ای دارد؟

گاهی یک قطعه در زمان طراحی موجود است اما هنگام شروع تولید کمیاب یا متوقف شده است. بررسی وضعیت تامین قطعات پیش از تولید می تواند چنین ریسک هایی را کاهش دهد.

برای قطعات مهم و گران قیمت، بهتر است علاوه بر قیمت و موجودی، امکان تامین مجدد و وجود قطعه جایگزین نیز بررسی شود.

کیفیت قطعات چه تاثیری بر عملکرد برد دارد؟

کیفیت قطعات مستقیما با پایداری و عملکرد محصول نهایی ارتباط دارد. استفاده از قطعه ای که مشخصات واقعی آن با دیتاشیت مطابقت ندارد می تواند باعث ایجاد خطا، افزایش حرارت، کاهش عمر برد یا خرابی مدار شود.

به همین دلیل، تامین قطعات باید بخشی از فرآیند کنترل کیفیت تولید PCB در نظر گرفته شود، نه صرفا یک مرحله خرید.

چگونه قطعه مناسب برای یک مدار را انتخاب کنیم؟

برای انتخاب یک قطعه الکترونیکی، بهتر است ابتدا نیاز مدار مشخص شود و سپس گزینه های مختلف بر اساس مشخصات فنی با یکدیگر مقایسه شوند. انتخاب قطعه فقط بر اساس قیمت یا شباهت ظاهری، می تواند در مراحل بعدی باعث ایجاد مشکل در طراحی یا عملکرد برد شود.

برای بررسی دقیق مشخصات فنی، پکیج و شرایط کاری هر قطعه نیز بهتر است به اطلاعات منتشر شده توسط سازندگان معتبر مراجعه شود. برای نمونه، Nexperia اطلاعات محصولات، دیتاشیت ها و مستندات فنی انواع قطعات نیمه هادی را در اختیار مهندسان قرار می دهد.

در مرحله اول باید مشخص شود قطعه دقیقا چه وظیفه ای در مدار دارد و چه مشخصات الکتریکی برای آن مورد نیاز است. سپس می توان مدل های مختلف را از نظر Part Number، Package، برند، موجودی و قیمت بررسی کرد.

در نهایت، اصالت و اعتبار منبع تامین نیز باید مورد توجه قرار گیرد؛ به ویژه زمانی که قطعه برای تولید تعداد بالای برد یا یک محصول حساس خریداری می شود.

بنابراین یک انتخاب اصولی معمولا بر اساس این ترتیب انجام می شود:

• نیاز مدار: قطعه دقیقا چه کاری باید انجام دهد؟
• مشخصات فنی: ولتاژ، جریان، توان، فرکانس و سایر ویژگی های مورد نیاز چیست؟
• مدل دقیق: Part Number مناسب کدام است؟
• پکیج: آیا ابعاد و نوع Package با طراحی برد سازگار است؟
• برند و منبع تامین: قطعه از چه سازنده و چه منبعی تهیه می شود؟
• موجودی و قیمت: امکان تامین در تعداد مورد نیاز و با هزینه منطقی وجود دارد؟
• اصالت: آیا امکان اطمینان از اصل بودن قطعه وجود دارد؟

در نتیجه، بهترین قطعه لزوما گران ترین یا معروف ترین مدل نیست؛ بلکه قطعه ای است که از نظر فنی، مکانیکی و اقتصادی با نیاز واقعی پروژه سازگاری داشته باشد.

چه عواملی روی تامین قطعات الکترونیک تاثیر می گذارند؟

تامین قطعه فقط پیدا کردن یک مدل در بازار نیست. برای پروژه های تولیدی، باید مشخص باشد که قطعه مورد نظر با چه کیفیتی، از چه منبعی، در چه تعدادی و با چه زمانی قابل تهیه است.

این موضوع زمانی اهمیت بیشتری پیدا می کند که یک برد به تعداد زیادی قطعه مختلف نیاز داشته باشد. در چنین شرایطی، نبود حتی یک قطعه مهم می تواند شروع مونتاژ یا ادامه تولید را به تاخیر بیندازد.

مهم ترین عوامل موثر در تامین عبارتند از:

• موجودی واقعی قطعه
• تعداد مورد نیاز
• وضعیت تولید قطعه
• زمان تامین
• برند و Part Number
• شرایط بسته بندی
• امکان تامین مجدد
• وجود قطعه جایگزین
• هزینه نهایی خرید و حمل

به همین دلیل، بهتر است تامین قطعات از همان مراحل ابتدایی پروژه بررسی شود و به زمان شروع تولید موکول نشود.

آیا موجودی قطعه در زمان طراحی مهم است؟

بله. ممکن است یک قطعه در زمان طراحی به راحتی پیدا شود اما هنگام تولید، موجودی آن کاهش پیدا کند یا تامین آن دشوار شود.

برای پروژه هایی که قرار است در چند مرحله تولید شوند، بهتر است علاوه بر مشخصات فنی، وضعیت تامین و چرخه عمر قطعه نیز بررسی شود. این کار احتمال تغییر ناخواسته قطعه در آینده را کاهش می دهد.

هنگام انتخاب تامین کننده قطعات به چه نکاتی توجه کنیم؟

انتخاب تامین کننده نباید فقط بر اساس پایین ترین قیمت انجام شود. برای یک پروژه تولیدی، کیفیت و قابلیت اطمینان تامین کننده می تواند به اندازه قیمت اهمیت داشته باشد.

قبل از همکاری بهتر است مشخص شود که تامین کننده:

• اطلاعات فنی قطعه را به صورت دقیق بررسی می کند یا خیر
• Part Number سفارش را با قطعه تحویلی تطبیق می دهد
• درباره برند و منبع تامین شفاف است
• امکان تامین قطعات کمیاب را دارد
• شرایط کنترل کیفیت مشخصی دارد
• برای سفارش های بعدی امکان تامین مجدد دارد
• در صورت وجود مشکل، فرآیند مشخصی برای پیگیری سفارش دارد

در سفارش های حساس، این موارد می توانند از هزینه های ناشی از قطعه اشتباه، توقف تولید و دوباره کاری جلوگیری کنند.

آیا قیمت پایین تر همیشه انتخاب بهتری است؟

خیر. قیمت قطعه باید در کنار کیفیت، اصالت، زمان تحویل و هزینه نهایی بررسی شود.

برای مثال، اگر یک قطعه ارزان تر باشد اما زمان تامین آن طولانی باشد یا احتمال تغییر مدل در سفارش بعدی وجود داشته باشد، ممکن است هزینه واقعی پروژه افزایش پیدا کند.

بنابراین بهتر است به جای مقایسه صرف قیمت واحد، هزینه و ریسک کل تامین بررسی شود.

برای سفارش قطعات الکترونیک چه اطلاعاتی لازم است؟

هرچه اطلاعات سفارش دقیق تر باشد، استعلام قیمت و بررسی موجودی نیز نتیجه دقیق تری خواهد داشت. برای یک سفارش حرفه ای، بهتر است اطلاعات فنی قطعات از ابتدا مشخص باشد.

حداقل اطلاعات مورد نیاز می تواند شامل این موارد باشد:

• Part Number
• Manufacturer یا برند
• تعداد مورد نیاز
• Package
• مشخصات فنی مهم
• زمان مورد نیاز برای تحویل
• نوع بسته بندی در صورت اهمیت
• قطعه جایگزین مورد تایید، در صورت وجود

اگر تعداد قطعات زیاد باشد، ارسال BOM کامل معمولا روش مناسب تری است؛ زیرا به جای بررسی جداگانه هر قطعه، کل نیاز پروژه یکجا بررسی می شود.

آیا تامین قطعات قبل از مونتاژ برد ضروری است؟

برای پروژه های تولیدی، بهتر است وضعیت قطعات اصلی قبل از شروع مونتاژ مشخص باشد. اگر یک قطعه کلیدی موجود نباشد، ممکن است بخشی از تولید متوقف شود یا نیاز به تغییر قطعه و بررسی دوباره مدار ایجاد شود.

هماهنگی میان BOM، تامین قطعات، PCB و مونتاژ می تواند بسیاری از این مشکلات را پیش از شروع تولید مشخص کند.

به همین دلیل، در پروژه های حرفه ای بهتر است تامین قطعات یک مرحله جدا از طراحی و تولید دیده نشود، بلکه بخشی از برنامه کلی تولید محصول باشد.

جمع بندی؛ برای انتخاب قطعات الکترونیک از کجا شروع کنیم؟

انتخاب و تامین قطعات الکترونیک زمانی نتیجه بهتری دارد که فقط بر اساس قیمت انجام نشود. ابتدا باید نیاز واقعی مدار مشخص شود و سپس مشخصات فنی، Part Number، Package، برند، موجودی و اصالت قطعه بررسی شود.

برای پروژه های تولیدی نیز بهتر است تامین قطعات از همان مرحله طراحی و تهیه BOM مورد توجه قرار گیرد. این کار می تواند احتمال تغییر ناخواسته قطعه، توقف تولید و هزینه های دوباره کاری را کاهش دهد.

اگر برای پروژه خود BOM آماده دارید یا در انتخاب و تامین یک یا چند قطعه خاص با مشکل مواجه شده اید، می توانید مشخصات قطعات مورد نیاز را برای کارشناسان افزار پردازش حامی ارسال کنید تا امکان تامین، گزینه های جایگزین و شرایط سفارش بررسی شود.

سوالات متداول درباره قطعات الکترونیک
